Procedimiento de instalación, ensamble posterior

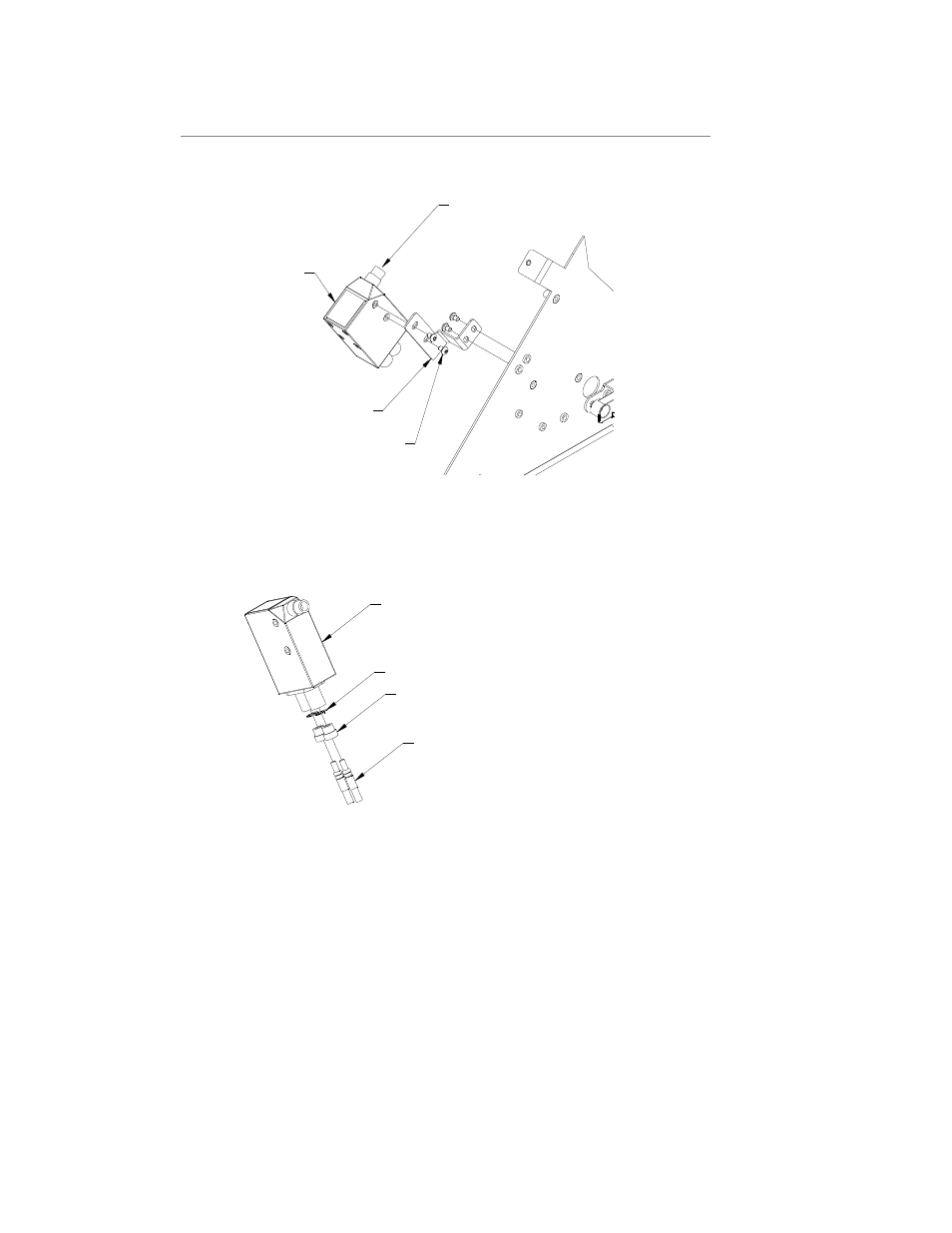

1. Ensamble la montura del sensor con tornillos de cabeza de botón (2) 8-32
x ¼
SENSOR MOUNTING BRACKET
4X 8-32 X 1/4 BUTTON HEAD SCREW
SENSOR
MCB POWER CABLE CONNECTOR
2. Remueva ambas roscas del sensor, deslice los fines del cable “Y” y
asegúrelo con dos clip 7/32 “E”.
3. Inserte las rondanas de plástico dentro de los receptáculos del sensor,
firmemente asegurando el fin del cable de fibra óptica y asegure las
rondanas de plástico.
7/32 E-RING
FIBER OPTIC CABLE END ("Y" END)
PLASTIC NUT
SENSOR
4. Ensamble el soporte principal del sensor y colóquelo en el soporte
superior usando dos tuercas directamente a la derecha del altavoz. Use
tornillos de cabeza 8-32 x ¼.
5. Ensamble el cable de corriente del sensor y conéctelo a la MCB al
conector etiquetado “Option Top Color / Contrast”.
