Manual del Propietario Cybex
11
Si Haga lo siguiente
18030 no pasa por la
puerta
3. Retire la polea y la conexión del cable.
4. Retire las tapas de la varilla guía. La tapa de la varilla guía contiene
un muelle de compresión que saltará si el agarre no se suelta
lentamente. Deslice la tapa de la varilla guía accionada por muelle
por la varilla guía hasta que esta salga de la estructura. Libere
lentamente la tapa de la varilla guía y retírela.
5. Retire el eje de elevación.
6. Retire las placas de pesas.

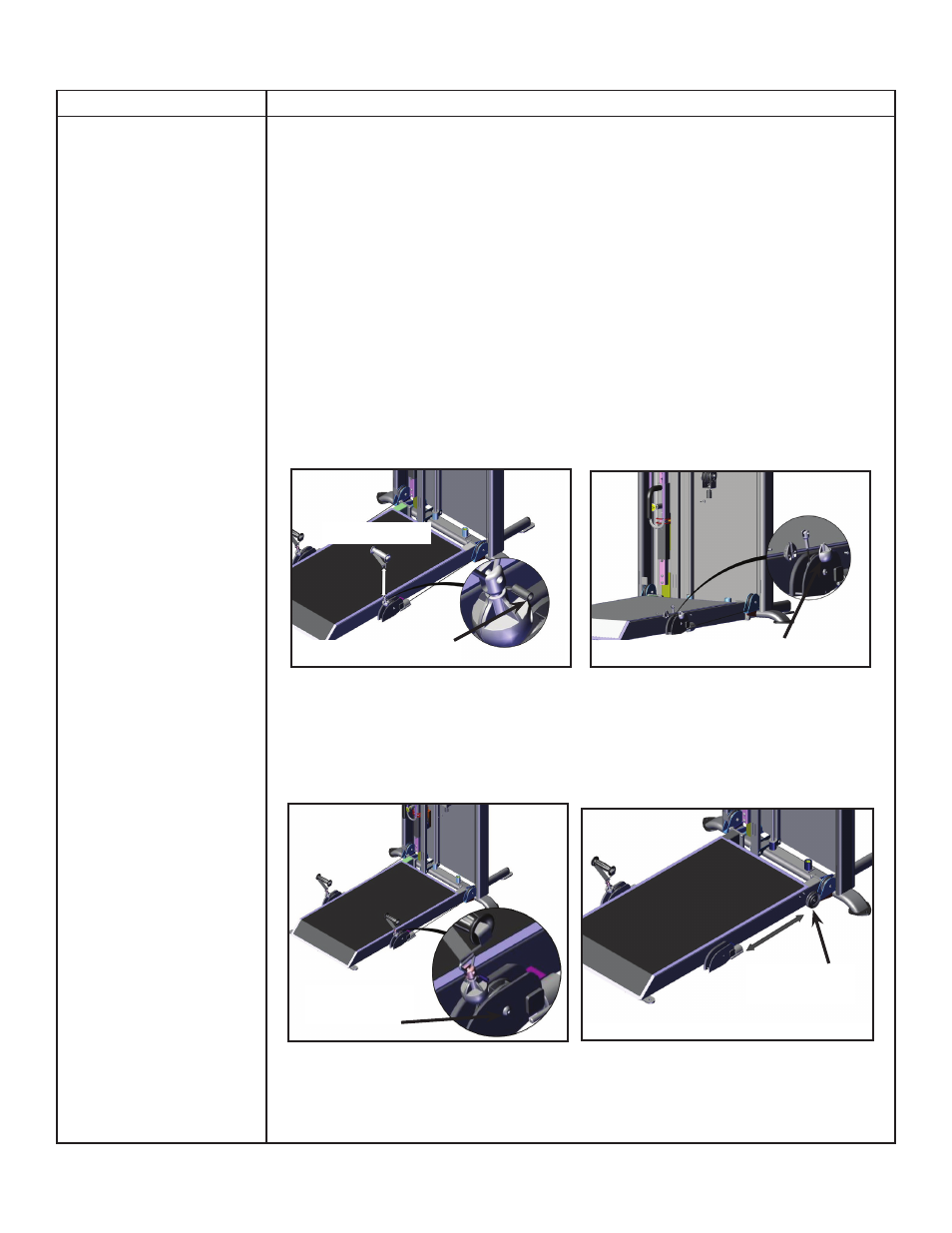

Mueva la agarradera, la polea y el cable
1. Extraiga el muelle de la clavija con un punzón de 3/16” y un martillo
mientras sujeta la agarradera al rodamiento de bolas, y retire la
agarradera.
Muelle de la clavija BHSCS/rodamiento de bolas
Agarradera
2. Extraiga los dos tornillos de cabeza tubular del botón (BHSCS)
sujetando el rodamiento de bolas a una llave Allen de 1/8”.
3. Extraiga la tuerca y los BHSCS sujetando la polea con una llave
Allen de 7/32” y una llave de 9/16”.
BHSCS/
tuerca
Polea
4. Retire la polea y el cable.
5. Repita los pasos anteriores con la agarradera, el rodamiento de
bolas, la polea y el cable del lado opuesto.
