Manual del Propietario Cybex
13

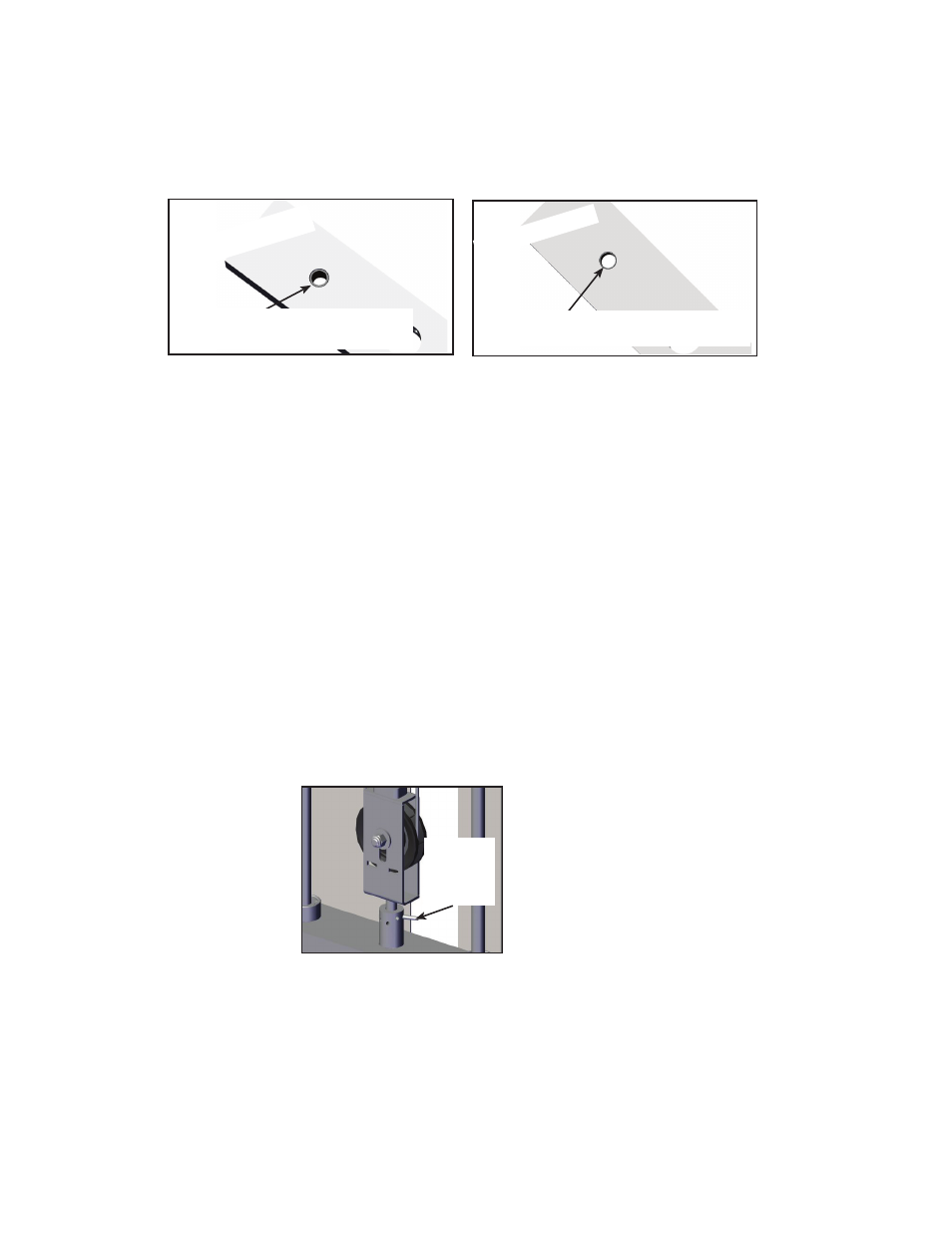

Instalación de las placas de pesa individuales de una en una
1. Coloque cada placa de pesa de modo que los bordes anchos de los casquillos miren hacia
arriba y los bordes estrechos miren hacia abajo.
CORRECT
O
El borde ancho del
casquillo mira hacia arriba
El borde estrecho del casqui-
llo debe mirar hacia abajo
INCORRECT
O
2. Instale el eje de elevación.
3. Encaje las varillas guía..
Colocación del cable
1. Ponga un poco de Loctite® en los BHSCS y en el interior de las roscas del rodamiento de
bolas.
2. Fije el cable al rodamiento de bolas con una llave Allen de 1/8”.
3. Vuelva a conectar la agarradera, la polea y el cable a la plataforma en ambos laterales.
4. Coloque el conjunto de la polea en paralelo con la pesa superior.
5. Tire hacia abajo del conjunto de la polea hasta que el cable esté tirante.
6. Verifique que el cable sigue pasando por todas las poleas.
7. Conecte el conjunto de la polea al eje de elevación a la clavija en espiral con un punzón de
3/16”.
Clavija
en
espiral
8. Levante y baje la pesa superior simulando el funcionamiento normal (sin seleccionar ninguna
resistencia).
9. Compruebe que el cable se mueve sin problemas.
Instalación de los paneles posteriores
Comprobación de un funcionamiento correcto
