16

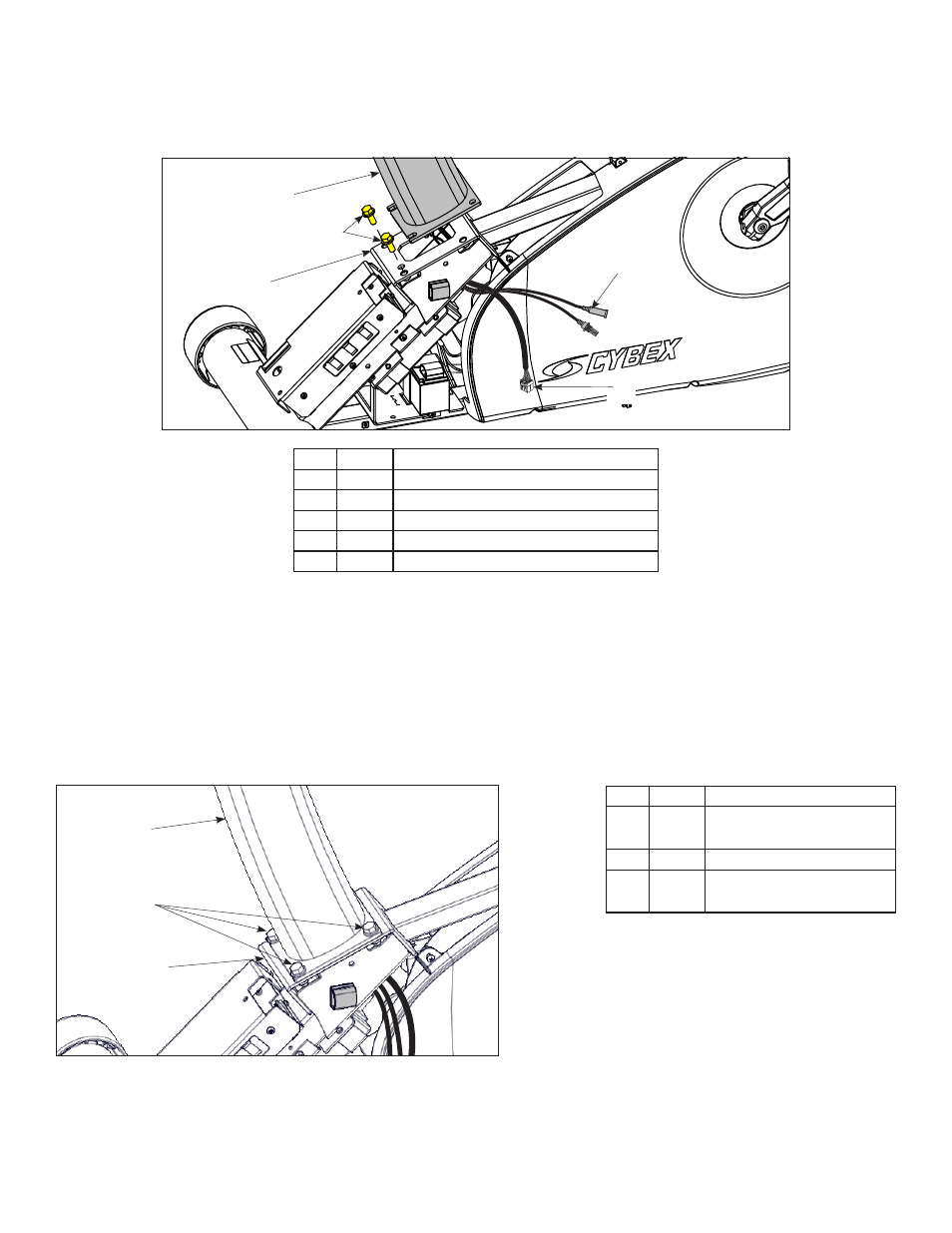

Instale el cuerpo de la consola en el cuerpo de la base
1. Atornille con la mano dos tornillos de montaje al cuerpo de la base.
3
2
1
5
4
Item Description
1 Ensamblaje de la consola
2 13 Tornillos (2)
3 Ensamblaje de la base
4 Cable A/V opcional
5 Cable de pantalla
El cuerpo de la consola necesitará ser sujetado durante los pasos 2 a 5.
2. Introduzca el cable de la pantalla y el cable A/V opcional a través del marco al lado izquierda.
No pellizque ni dañe los cables durante el montaje.
3. Coloque el cuerpo de la consola en la posición correcta sobre el cuerpo de la base
deslizándolo a su posición sobre los dos tornillos de montaje.
4. Atornille con la mano los otros dos tornillos.
2
3
1
Item Description
1 Ensamblaje de la
consola
2 13 Tornillos (4)
3 Ensamblaje de la
base
5. Apriete los cuatro tornillos con una llave de dado de 1/2".
