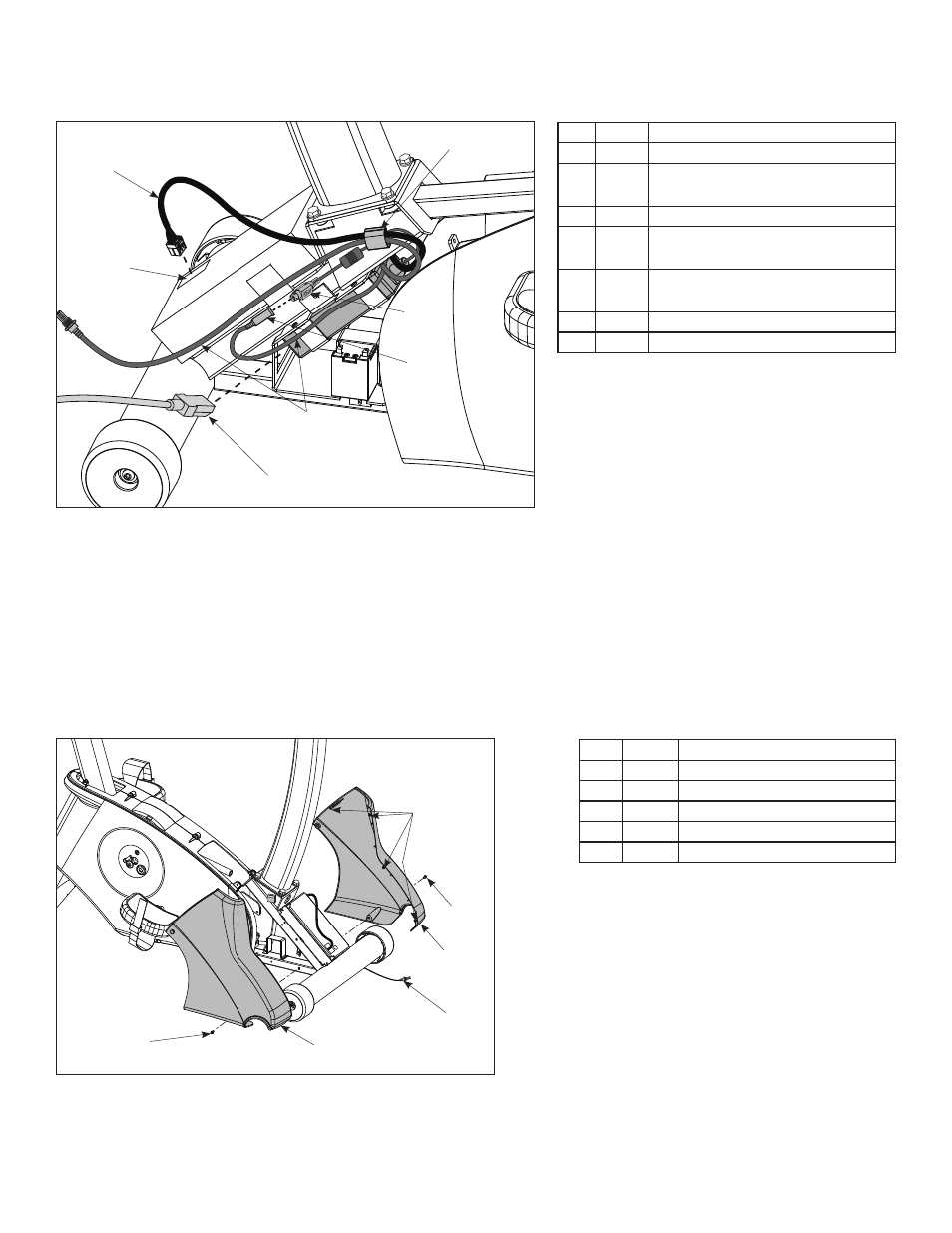

6. Pase los cables a través del gancho gris en el control.
2
3
7
4
5
1
6
Item Description
1 Cable de pantalla
2 Conector del cable de la
pantalla
3 Gancho gris
4 Salida de suministro de
alimentación
5 Conector DIN de cable de
consola
6 Cables A/V (opcionales)
7 11 Cable de CA
7. Conecte el cable de la pantalla al conector del cable de la pantalla en el tablero de control
inferior, Asegúrese de que el conector del cable esté bien apretado.
8. Conecte el conector DIN del cable de la consola en la salida del suministro de alimentación.
Asegúrese de que los dos conectores encajen firmemente y de que no puedan separarse sin
tirar de la parte posterior del manguito para liberarlo.
Instale las cubiertas frontales
1. Instale la cubierta frontal izquierda con un tornillo usando un destornillador Phillips.
2
5
4
3
2
1
Item Description
1 Conectores de plástico
2 14 Tornillo
3 Cubierta frontal izquierda
4 Cables A/V (opcionales)
5 Cubierta frontal derecha
2. Pase los cables A/V opcionales a través de las cubiertas frontales y hacia el frente de la
unidad. No pellizque ni dañe los cables durante el montaje.
