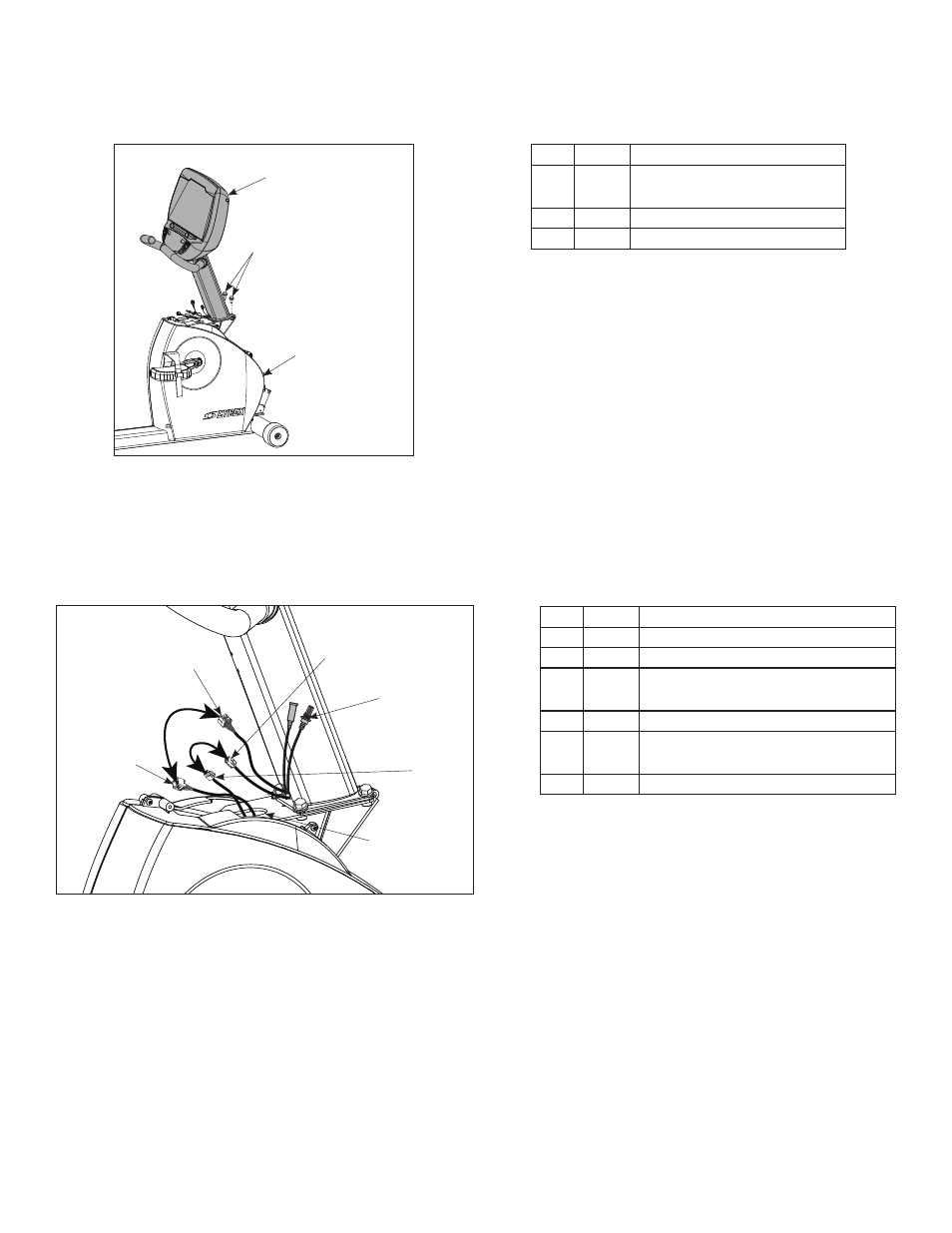

2. Coloque el cuerpo de la consola en la posición correcta sobre el cuerpo de la base
deslizándolo a su posición sobre los dos tornillos de montaje.
2
3
1
Item Description
1 Ensamblaje de la
consola
2 13 Tornillos (4)
3 Ensamblaje de la base
3. Atornille con la mano los otros dos tornillos.
4. Apriete los cuatro tornillos con una llave de dado de 1/2".
5. Conecte el cable de la pantalla superior al conector de la pantalla inferior. Asegúrese de que
los conectores hagan clic y queden bien sujetos.
1
3
6
4
2
5
Item Description
1 Conector de pantalla superior
2 Conector de pantalla inferior
3 Conector de frecuencia
cardiaca superior
4 Cables A/V (opcionales)
5 Conector de frecuencia
cardiaca inferior
6 Agujero superior en el marco
6. Enchufe el conector del medidor de frecuencia cardiaca superior al conector del medidor de
frecuencia cardiaca inferior.
7. Introduzca cada uno de los conectores del cable en el agujero superior del marco. No
pellizque ni dañe los cables durante el montaje.
