Manual del propietario de Cybex
17

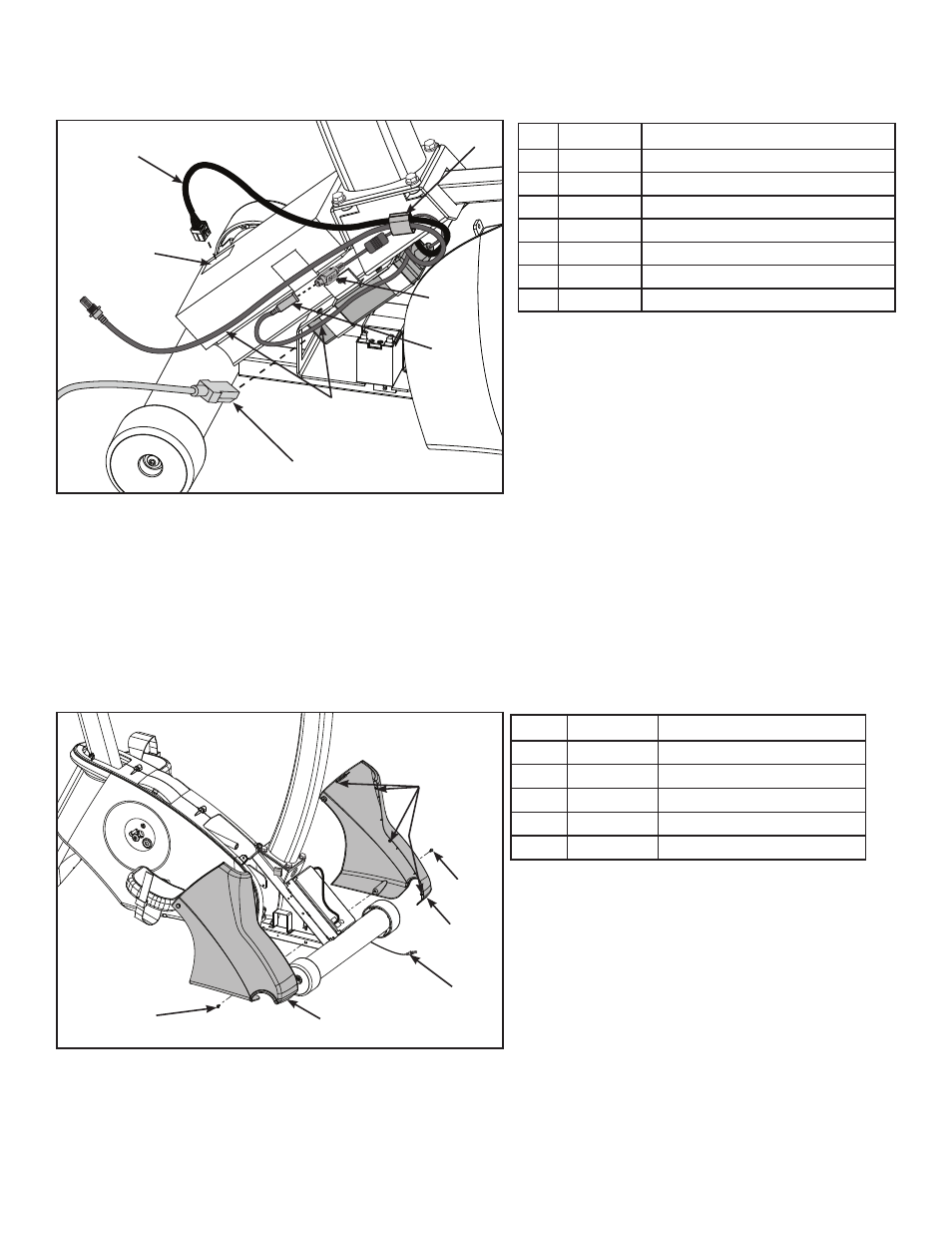

6. Coloque los cables a través del clip gris en el controlador.
2
7
3
6
5
1
4
Elemento Descripción
1 Cable de la pantalla
2 Conector del cable de la pantalla
3 11 Cable de alimentación
4 Cables A/V opcionales
5 Conector DIN de cable de consola
6 Salida de suministro de alimentación
7 Clip gris
7. Conecte el cable de la pantalla en el conector del cable de la pantalla en el tablero de control inferior.
Asegúrese de que el conector del cable esté sujeto de manera segura.
8. Conecte el conector DIN del cable de la consola en la salida del suministro de alimentación. Asegúrese
de que los dos conectores encajen firmemente y de que no puedan separarse sin tirar de la parte
posterior del manguito para liberarlo.
Instale las cubiertas delanteras.
1. Instale la cubierta delantera izquierda con un tornillo usando un destornillador Phillips.
2
5
4
3
2
1
Elemento Descripción
1 Conectores de plástico
2 14 Tornillo
3 4 Cubierta delantera izquierda
4 Cables A/V opcionales
5 5 Cubierta delantera derecha
2. Dirija los cables A/V opcionales a través de las cubiertas delanteras hasta la parte delantera de la
unidad. Tenga cuidado de no pillar ni dañar los cables durante el montaje.
