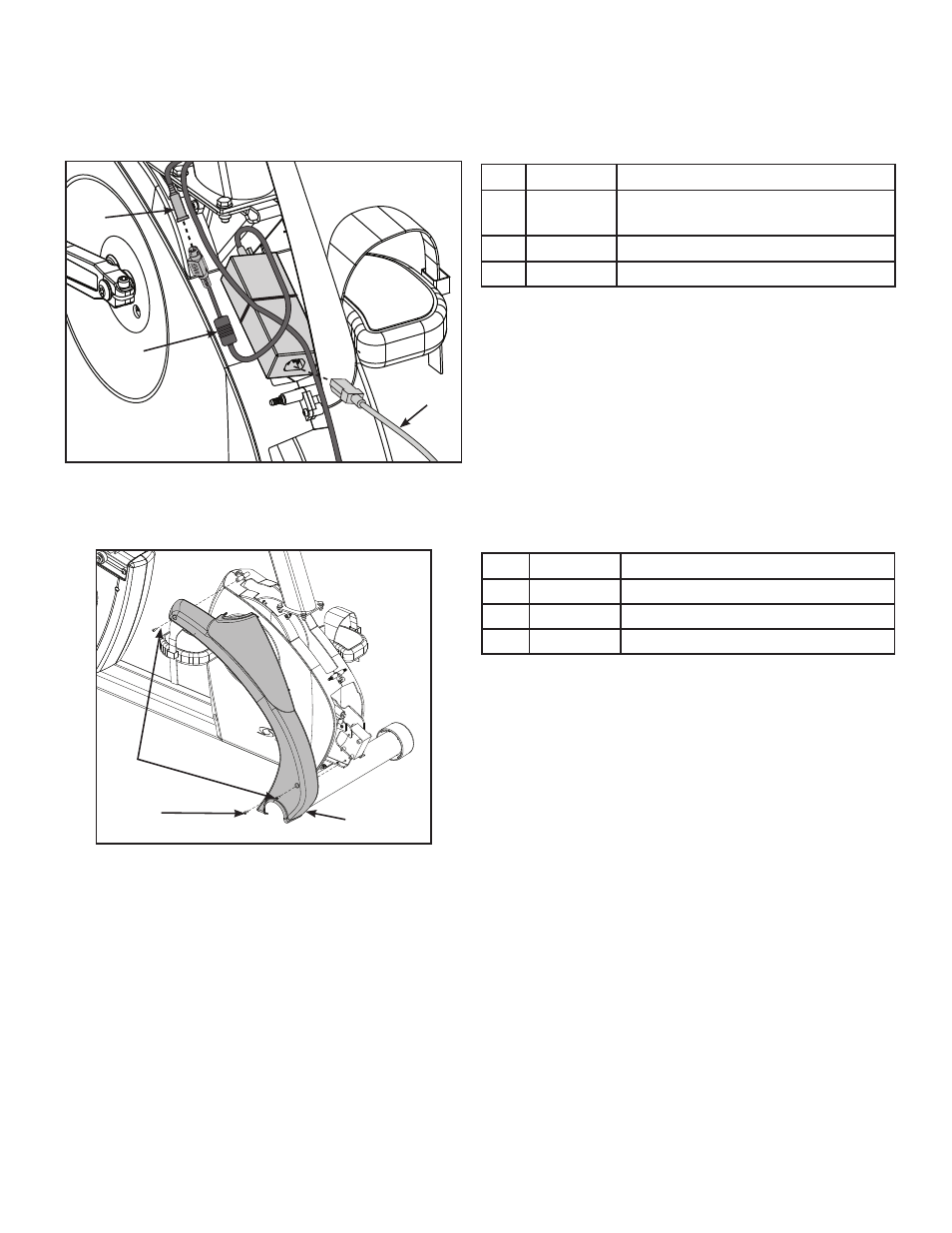

8. Conecte el conector DIN del cable de la consola en la salida del suministro de alimentación. Asegúrese
de que los dos conectores encajen firmemente y de que no puedan separarse sin tirar de la parte
posterior del manguito para liberarlo.
3
1
2
Elemento Descripción
1 Salida de suministro de
alimentación
2 Conector DIN de cable de consola
3 11 Cable de alimentación
Instale las cubiertas delanteras.
1. Instale la cubierta delantera derecha con tres tornillos usando un destornillador Phillips.
1
3
2
Elemento Descripción
1 15 Tornillo, 8-16 x 0,50" (3)
2 16 Tornillo, 8-16 x 0,75" (1)
3 4 Cubierta delantera derecha
Además de los tres tornillos de montaje de cada cubierta delantera, hay cinco conectores de plástico que
juntan las cubiertas delanteras. Asegúrese de que los cuatro conectores de plástico estén insertados
correctamente en cada cubierta delantera.
