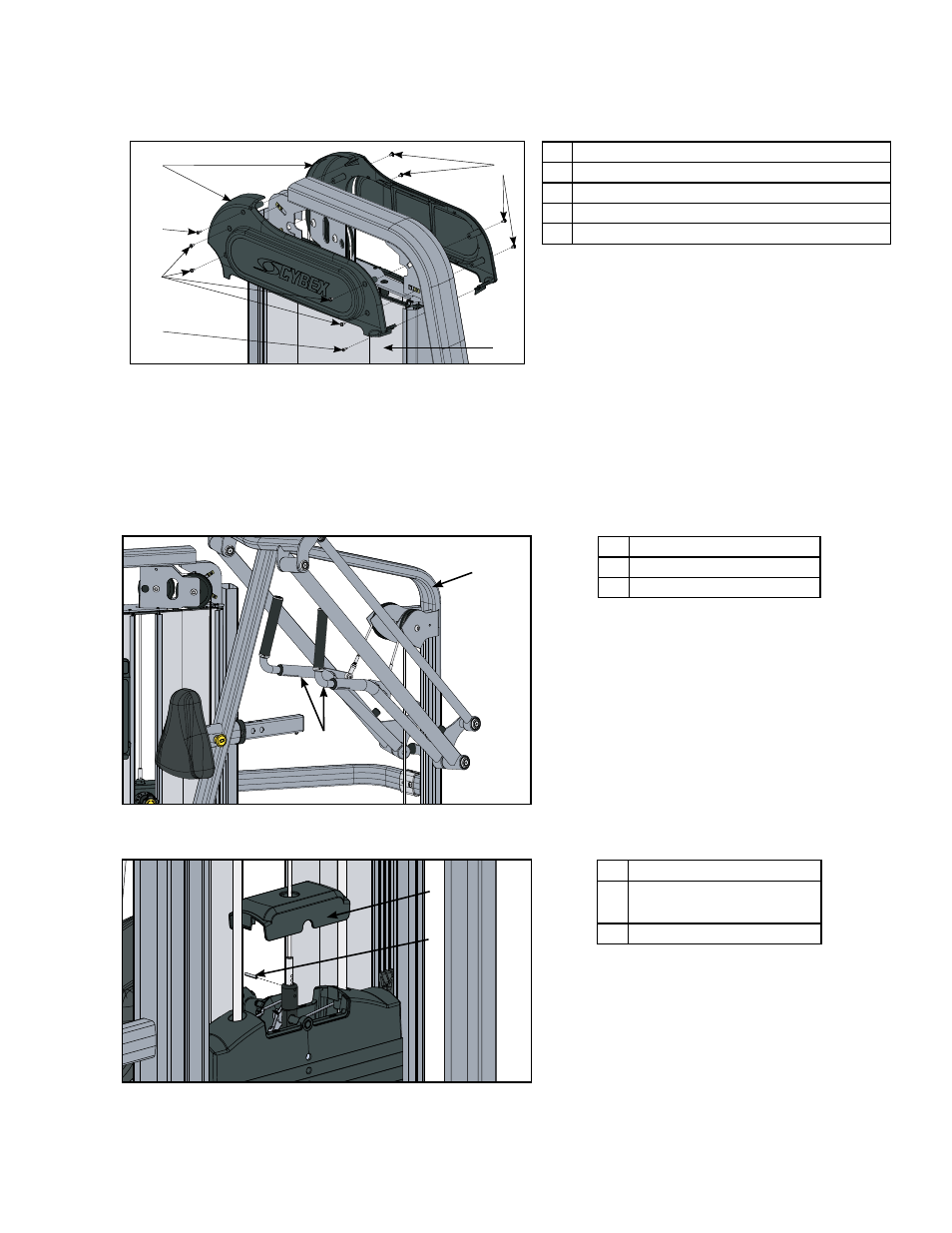

2. Retire los 10 tornillos que fijan las cubiertas superiores (frontal y trasera) al marco utilizando
un destornillador.
1
4
1
2
2
3
Descripción
1 10-32 Tornillos de cabeza Phillips (8)
2 # 8 Tornillos de cabeza Phillips (2)
3 Cubierta superior (2)
4 Panel posterior
3. Guíe la cubierta frontal superior hacia abajo por el cable con el fin de acceder al ensamblaje
de la polea.
4. Deslice el panel posterior hacia arriba y retírelo.
5. Asegure los brazos al marco antes de remover el pasador en espiral. Los brazos caerán en
caso de no estar asegurados.
2
1
Descripción
1 Brazos
2 Marco
6. Apriete a la vez ambos lados de la cubierta superior del peso y levántela.
1
2
Descripción
1 Cubierta superior del
peso
2 Pasador en espiral
7. Retire el pasador en espiral que conecta el ensamblaje del cable con un martillo y un punzón
de 3/16”.
