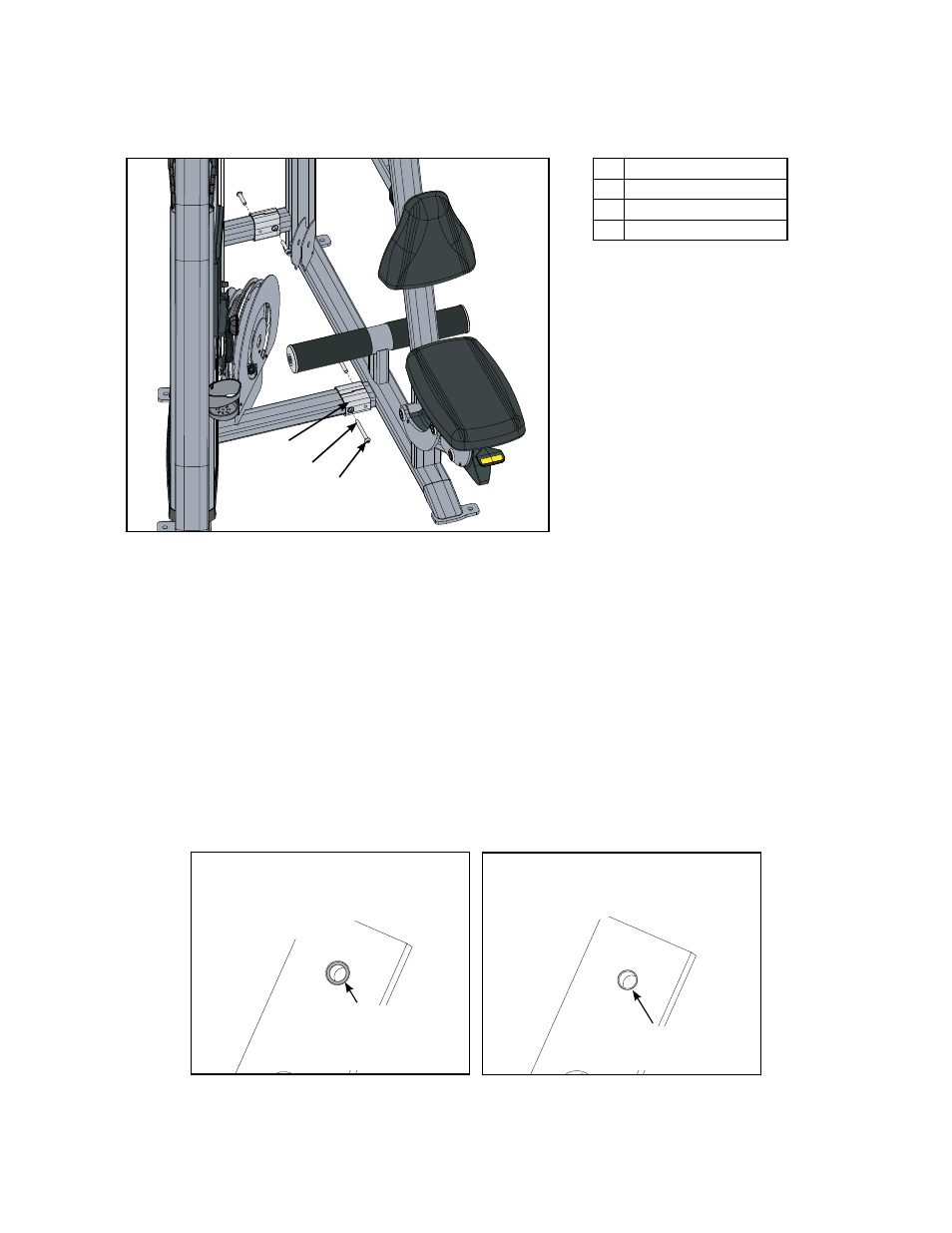

Marco de ensamblaje
1. Aplique Loctite #242 a los pernos.
1
2
3
Descripción
1 Perno (6)
2 Conector (3)
3 Loctite #242
2. Fije las dos mitades del marco con los seis pernos y los tres conectores usando una llave
Allen de 7/32”.
Instale las placas de peso
1. Incline ligeramente las barras guía hacia adelante, alejándolas de la máquina. NO aplique
demasiada presión sobre las barras guía, ya que esto dañaría las tapas inferiores de las
mismas.
2. Limpie toda la superficie de las barras guía con un trapo limpio.
3. Lubrique las barras quía con una capa ligera de aceite de densidad media.
4. Coloque cada una de las placas de peso de una en una, de modo que el borde ancho del
casquillo quede hacia arriba y el borde estrecho hacia abajo.
Borde ESTRECHO
del casquillo
INCORRECT
O
Borde ANCHO
del casquillo
hacia arriba
CORRECT
O
5. Deslice el peso superior en las barras guía.
