Manual del usuario de Cybex
13
3
4
1
2

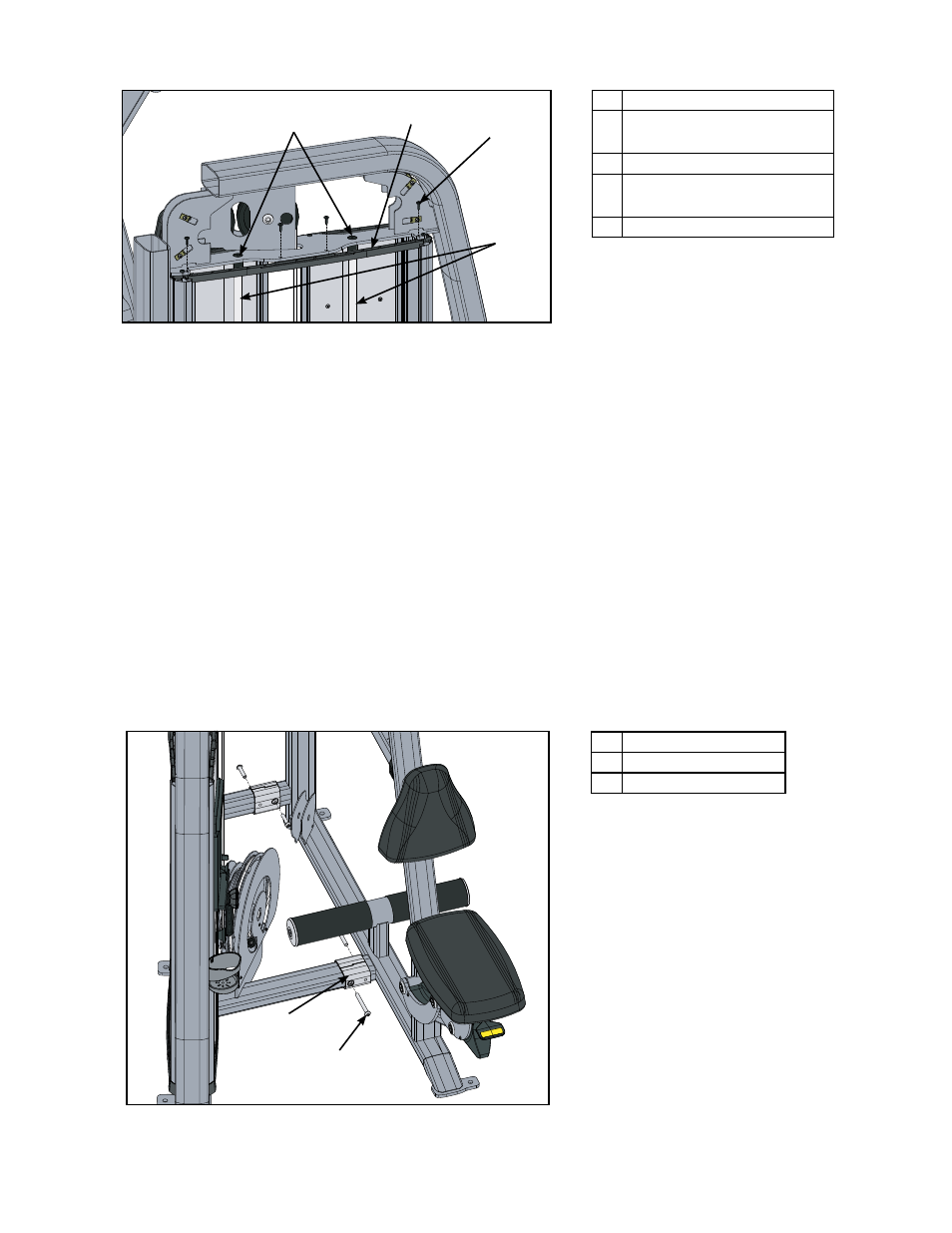

Descripción
1 Tornillos de cabeza
Phillips (4)
2 Soporte de plástico
3 Tapa superior de la
barra guía (2)
4 Barra guía (2)
3. Retire las tapas superiores de la barra guía. La tapa superior de la barra guía tiene un
muelle de compresión que volará, si el agarre no se suelta lentamente. Deslice la tapa
superior de la barra guía cargada del resorte hacia abajo hasta que la tapa esté libre del
marco. Suelte con cuidado el agarre de la tapa superior de la barra guía y déjelo a un lado.
4. Repita los mismos pasos para la barra guía contraria.
5. Incline ligeramente las barras guía hacia adelante, alejándolas de la máquina. NO aplique
demasiada presión sobre las barras guía, ya que esto dañaría las tapas inferiores de las
mismas.
6. Deslice el peso superior hacia arriba, sáquelo de la máquina y déjelo a un lado.
7. Retire las placas de peso y déjelas a un lado para reinstalarlas más tarde.
Separe el marco
1. Retire los seis pernos y los tres conectores que fijan las dos mitades del marco mediante
una llave Allen de 7/32”.
1
2
Descripción
1 Perno (6)
2 Conector (3)
2. Saque cada mitad por la puerta hasta la ubicación deseada.
