Bases

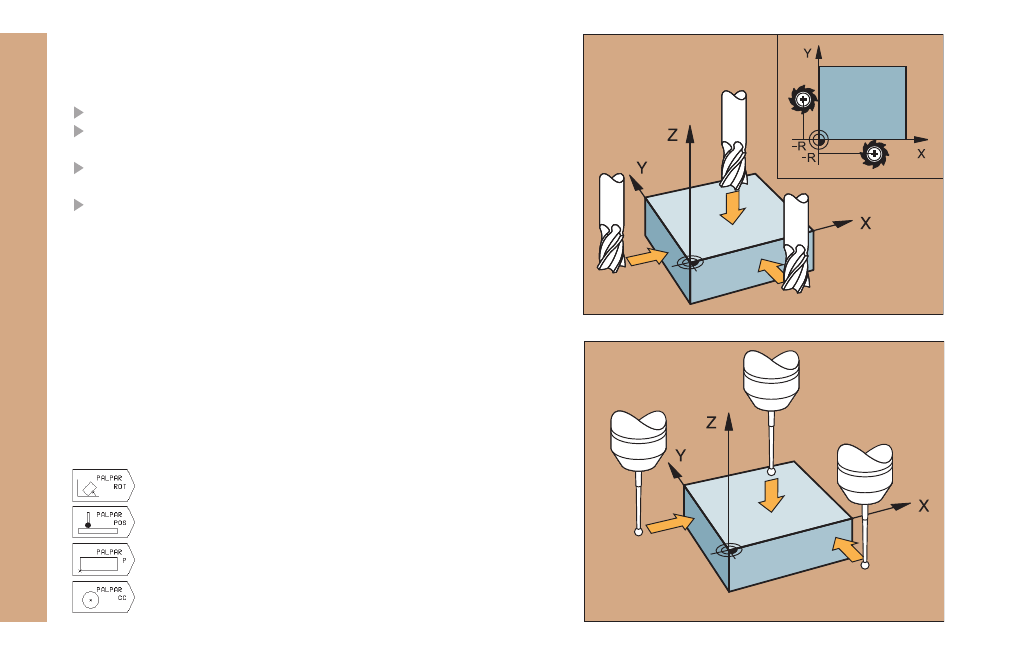

Fijar el punto de referencia sin palpador 3D
Al fijar el punto de referencia la visualización del TNC se refiere a las
coordenadas de una posición conocida de la pieza:
Colocar la herramienta cero con radio conocido
Seleccionar el modo de funcionamiento manual o
volante electronico
Rozar la superficie de la pieza con la herramienta e introducir la
longitud de la herramienta
Rozar las superficies laterales de la pieza e introducir la posición del
punto central de la herramienta
Fijar el punto de referencia con el palpador 3D
Con el palpador 3D de HEIDENHAIN la fijación del punto de referencia
es especialmente rápida, sencilla y precisa.
En los modos de funcionamiento manual y volante electronico existen
las siguientes funciones de palpación:
Giro básico
Fijar el punto de referencia en cualquier eje
Fijar una esquina como punto de referencia
Fijar el punto central del círculo como punto de referencia
