Ciclos transformación coordenadas

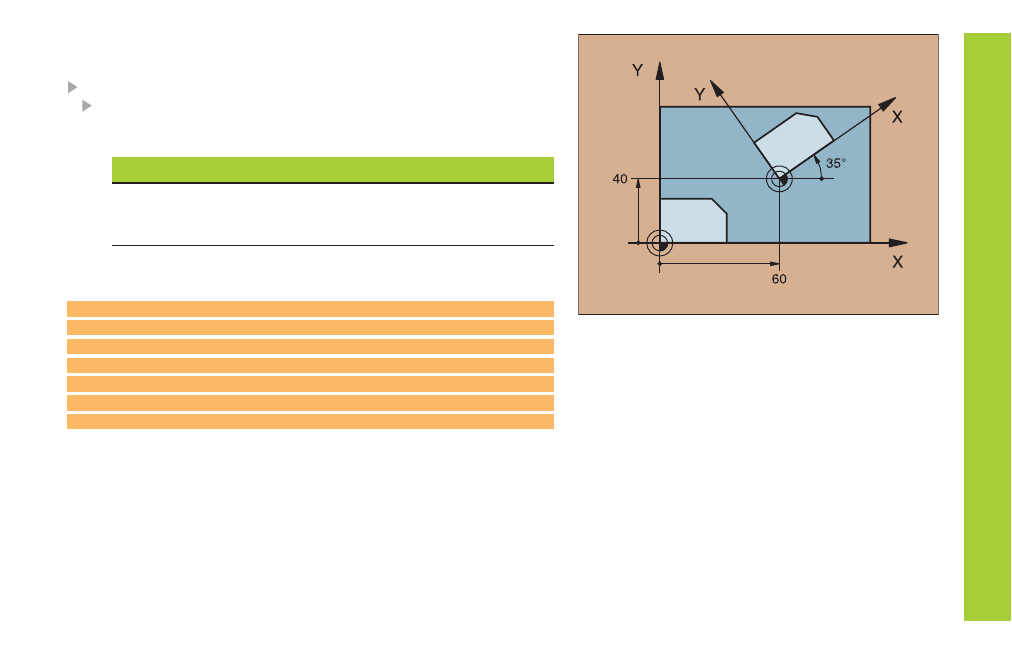

GIRO (10)
CYCL DEF: seleccionar el ciclo 10 GIRO
Introducir el angulo de giro:
• Margen de introducción –360° a +360°
• Eje de referencia para el ángulo de giro
P l a n o Eje referencia y dirección 0°
X/Y X
Y/Z Y
Z/X Z
Anular GIRO: nueva definición del ciclo con ángulo de giro 0
12 CALL LBL1
13 CYCL DEF 7.0 CERO PIEZA
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 GIRO
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
