4 8
Figura de puntos

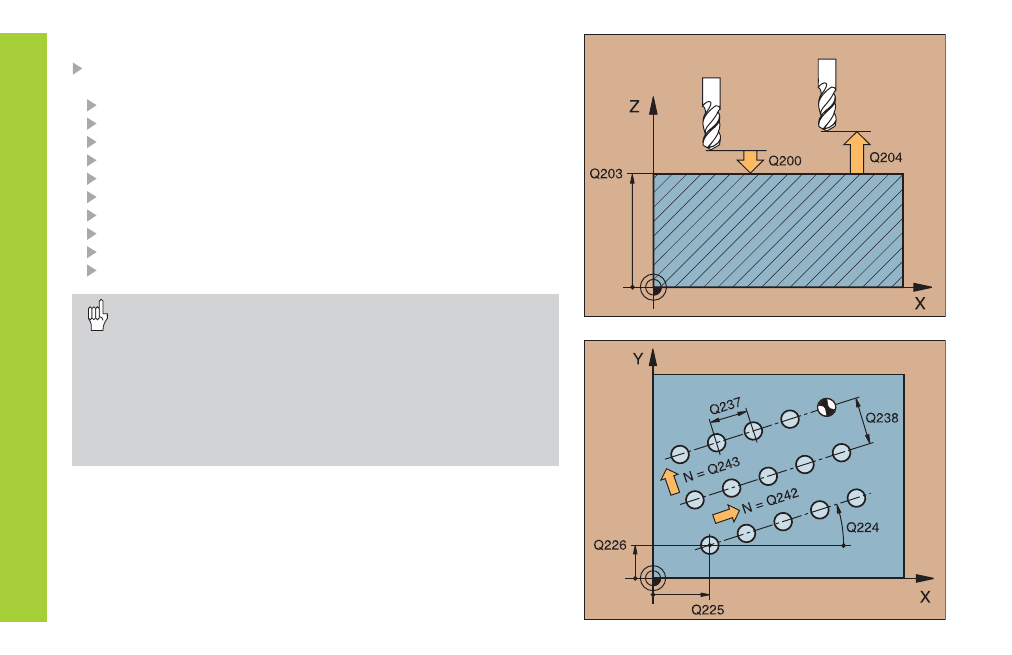

FIGURA DE PUNTOS SOBRE LINEAS (221)
CYCL DEF: Seleccionar el ciclo 221 FIGURA DE PUNTOS SOBRE
LINEAS
Punto inicial 1er eje: Q225
Punto inicial 2º eje: Q226
Distancia 1er eje: Q237
Distancia 2º eje: Q238
Número de columnas: Q242
Número de lineas: Q243
Posición de giro: Q224
Distancia de seguridad: Q200
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
• ¡El ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS actua
desde su definición!
• ¡El ciclo 221 llama automáticamente al último ciclo de
mecanizado definido!
• Con el ciclo 221 se pueden combinar los siguientes ciclos:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 212, 213, 214, 215
• ¡Distancia de seguridad, coordenadas de la superficie de la
pieza Y 2ª distancia de seguridad actuan siempre del ciclo
221!
El TNC posiciona la herramienta automáticamente en el eje de la
misma y en el plano de mecanizado.
