2 0
Tipos de tra
y
ectoria

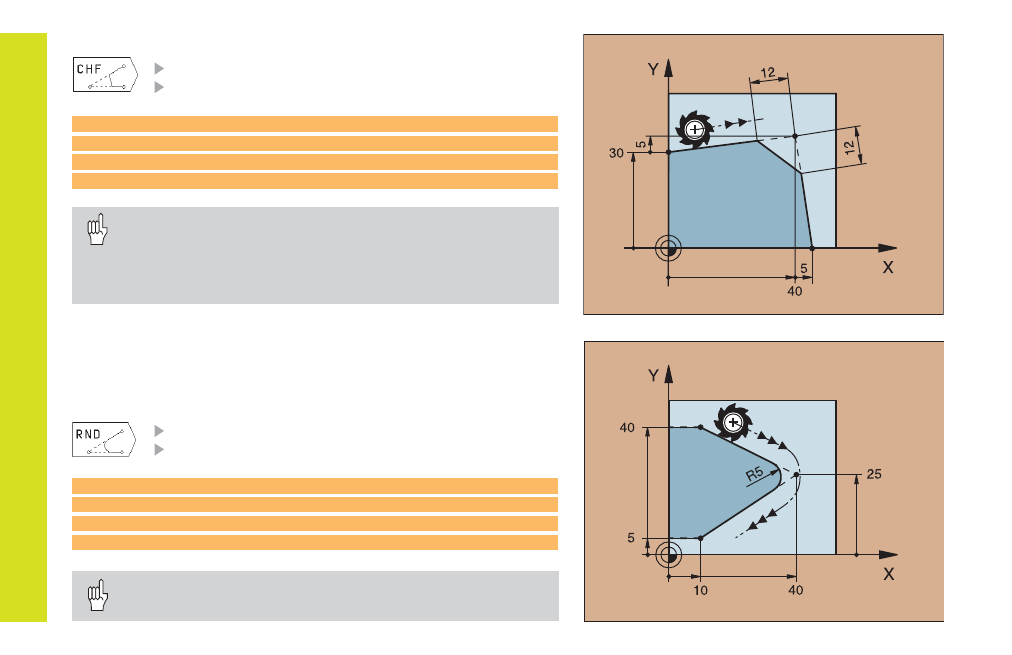

Añadir un chaflán entre dos rectas
Longitud de la seccion del chaflan
Avance F para chaflán
Redondeo de esquinas
El principio y el final del arco de círculo son tangentes al elemento
anterior y posterior del contorno.
Radio R del arco de círculo
Aance F para el redondeo de esquinas
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
• No iniciar contorno con una frase CHF!
• ¡La corrección de radio debe ser la misma antes y después
de la frase CHF!
• ¡El chaflán deberá poderse ejecutar con la herramienta
llamada!
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
¡El círculo de redondeo deberá ejecutarse con la herramienta
llamada!
