SMA America, LLC 6 Conexión eléctrica
Instrucciones de funcionamiento SI4548-6048-US-BE-es-20 43
Conexión del conductor de protección
1. Instale el conducto para cables con un diámetro de 1
1
⁄
2
in (38,1 mm) en la abertura en el
medio del inversor Sunny Island. Fije el conducto en el interior del inversor Sunny Island con la
tuerca adecuada.
2. Inserte el cable con el conductor de protección a través de la línea de alimentación desde el
interior del cuadro de distribución al interior de la carcasa del inversor Sunny Island.
3. Pele el conductor de protección.

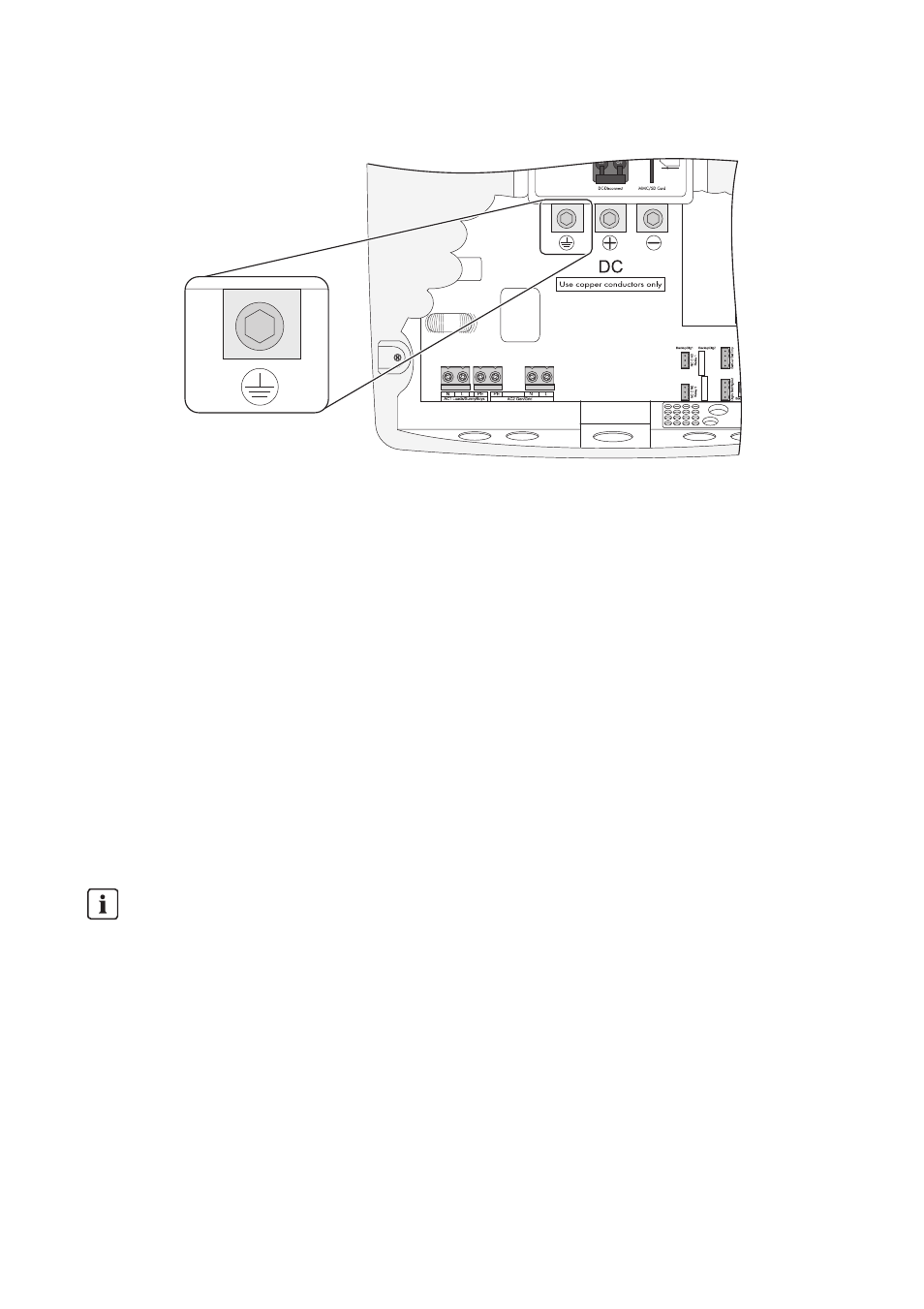

4. Inserte el conductor de protección en el borne de CC para la toma a tierra y apriete el tornillo
de fijación con un par de 21 ft-lb (28 Nm). Utilice una llave Allen de 8 mm.
☑ El conductor de protección está conectado.
Cálculo de la sección de un conductor de protección
SMA no puede realizar ninguna afirmación general válida sobre la sección del conductor de
protección necesaria para la toma a tierra externa de la batería. El dimensionado del conductor
depende del tipo y tamaño de la batería conectada, del fusible externo (lado de CC) y del material
del conductor de protección.
Cálculo de la sección del conductor de protección según las normativas vigentes
El cálculo exacto de la sección del conductor de protección debe realizarse teniendo en cuenta
las normativas y directivas locales vigentes (p. ej. National Electric Code
®
Article 250.122).
