Para la conexión, siga este procedimiento:
1. Retire uno de los dos tapones del manguito protector.
2. Introduzca el cable RJ45 en el interior del maestro desde el exterior a través del tapón.
3. Retire el terminador de la hembrilla “ComSyncOut” del maestro e introdúzcalo en la hembrilla
“ComSyncIn” del maestro.
4. Introduzca el cable RJ45 en la hembrilla “ComSyncOut”.

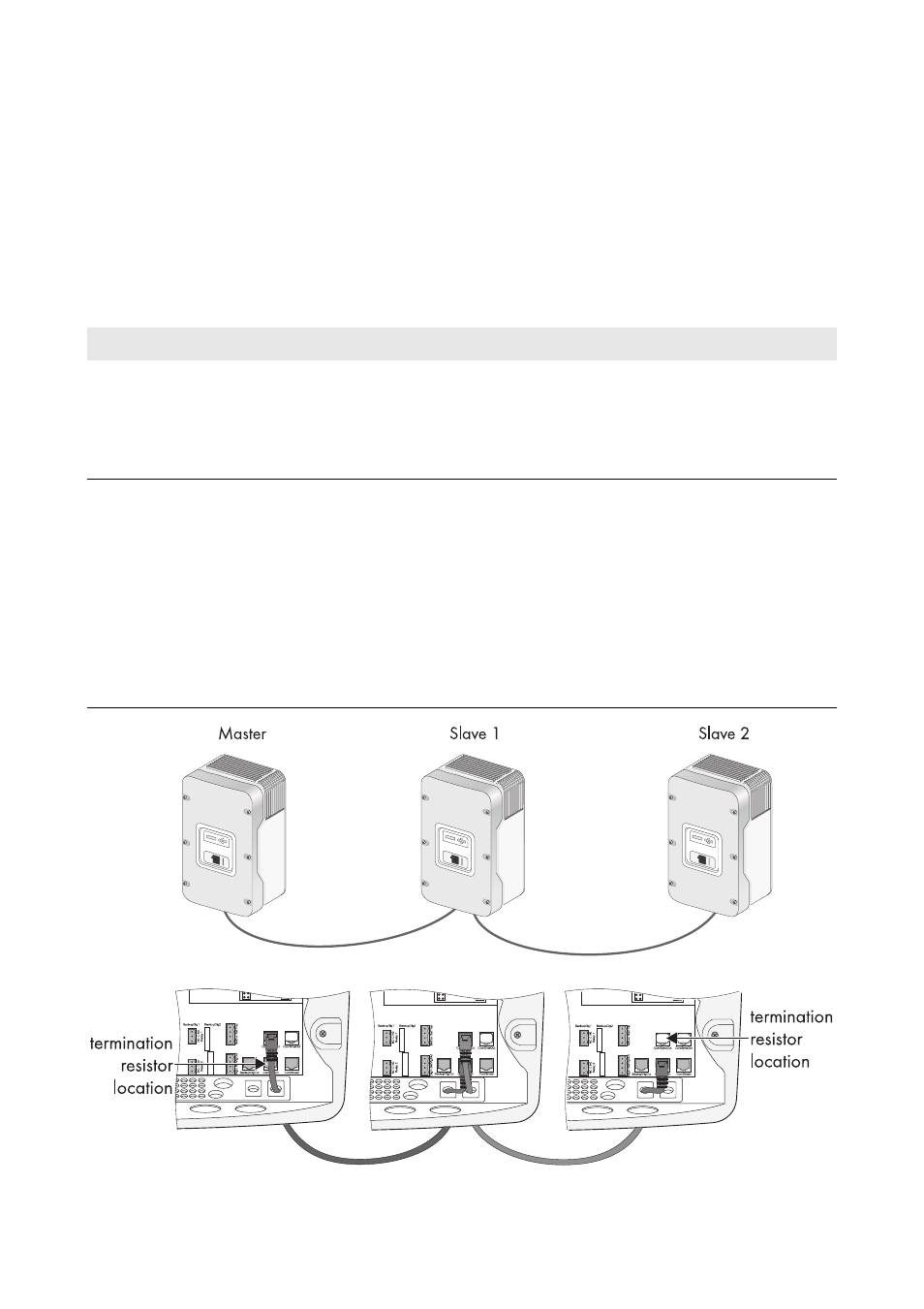

5. Conecte el maestro con el esclavo:
Número de esclavos Procedimiento de conexión
1 esclavo
• Introduzca el cable RJ45 que sale del maestro en el esclavo e
insértelo en la hembrilla “ComSyncIn”.
• Inserte el terminador en la hembrilla “ComSyncOut” del esclavo.
☑ El maestro y el esclavo están conectados.
2 esclavos • Introduzca el cable RJ45 que sale del maestro en el esclavo 1 e
insértelo en la hembrilla “ComSyncIn”.
• Retire el terminador de la hembrilla “ComSyncOut” en el esclavo 1.
• Introduzca el cable RJ45 suministrado en la hembrilla
“ComSyncOut” del esclavo 1.
• Introduzca el cable RJ45 que sale del esclavo 1 en el esclavo 2 e
insértelo en la hembrilla “ComSyncIn”.
☑ El maestro y los esclavos están conectados.
