6 Conexión eléctrica SMA America, LLC
64 SI4548-6048-US-BE-es-20 Instrucciones de funcionamiento
Conexión de la interfaz para comunicación externa
1. Retire el tapón derecho del manguito protector.
2. Introduzca el cable en el inversor Sunny Island desde el exterior a través de la abertura en la
carcasa (C).
3. Inserte el cable en la hembrilla “ComSmaIn”.
4. Ponga el tapón alrededor del cable.
5. Inserte el tapón nuevamente en la abertura prevista del manguito protector.
6. Tienda el cable en el recorrido de los cables (B).
7. Conecte los conductores. Asigne las patillas de la hembrilla RJ45:

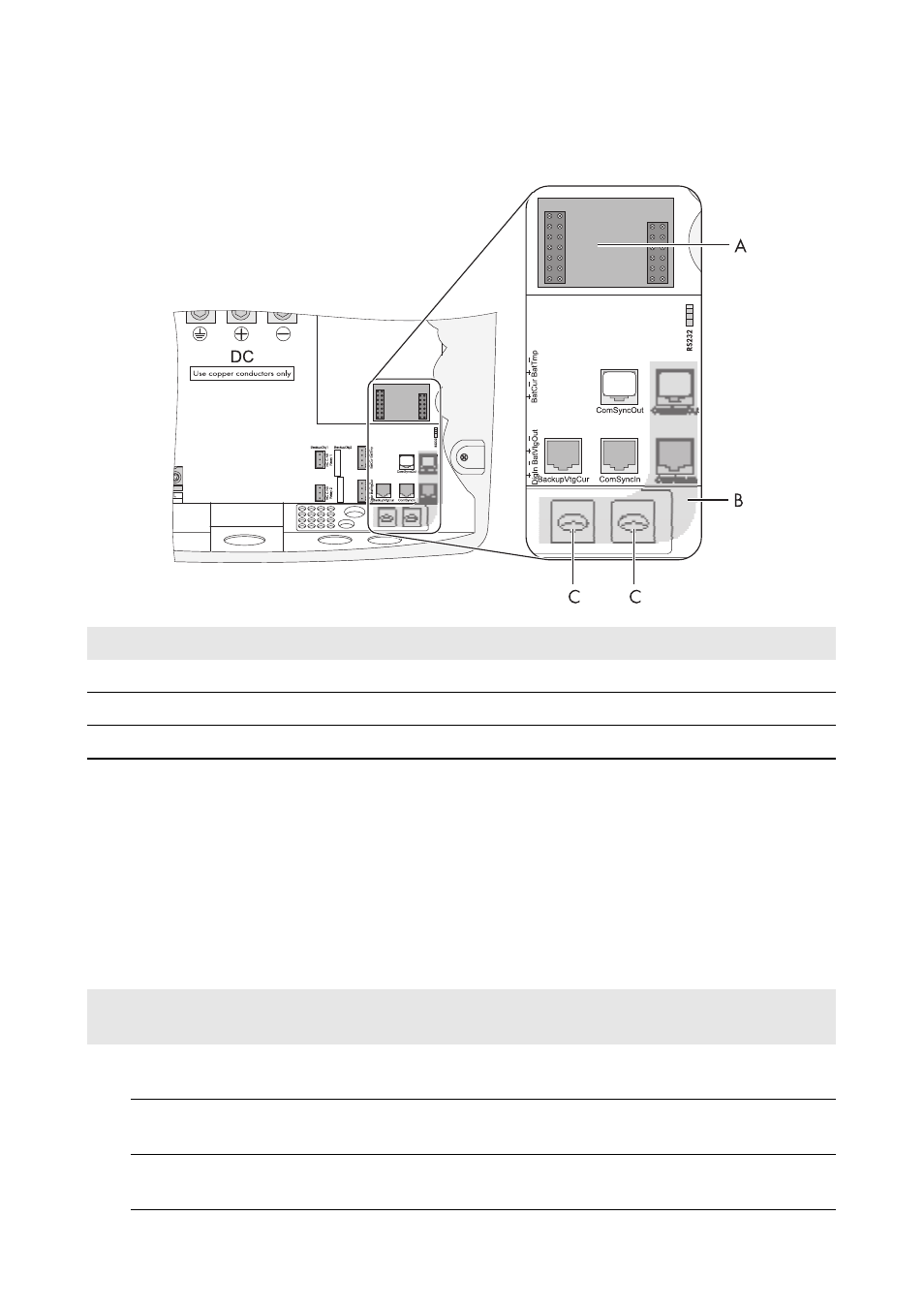

Posición Descripción
A Ranura para la interfaz de comunicación
B Recorrido de los cables
C Abertura en la carcasa en la base del inversor Sunny Island
Sunny Boy/
Sunny WebBox Asignación de señal
RS485 Hembrilla RJ45:
Sunny Island Código de color
del conector RJ45
2 A (Data+) 3 Blanco a rayas
verdes
5 GND 2 Naranja a rayas
blancas
7 B (Data–) 6 Verde a rayas
blancas
