Requisitos para el cableado:
☐ Resistente a los rayos UV para aplicaciones exteriores
☐ Número de pares de conductores y sección del cable: mínimo 2 x 2 x 0,22 mm
2
o al menos
2 x 2 AWG 24
☐ Diámetro exterior del cable: El diámetro exterior máximo del cable depende del tamaño del
racor atornillado para cables suministrado.
☐ Categoría del cable: Cat5, Cat5e, Cat6, Cat6a, Cat7
☐ Apantallamiento del cable: SF/UTP, S/UTP, SF/FTP, S/FTP
☐ Tipo de conector: RJ45 de Cat5, Cat5e, Cat6, Cat6a
☐ Longitud del cable entre dos nodos de la red: 50 m máximo con latiguillo, 100 m máximo con
cable de instalación
SMA Solar Technology AG recomienda estos tipos de cables:
• Para aplicaciones exteriores: SMA COMCAB-OUTxxx
• Para aplicaciones interiores: SMA COMCAB-INxxx
Los cables están disponibles en las longitudes xxx = 100 m, 200 m, 500 m y 1 000 m.
5.3 Montaje del módulo de datos Speedwire/Webconnect

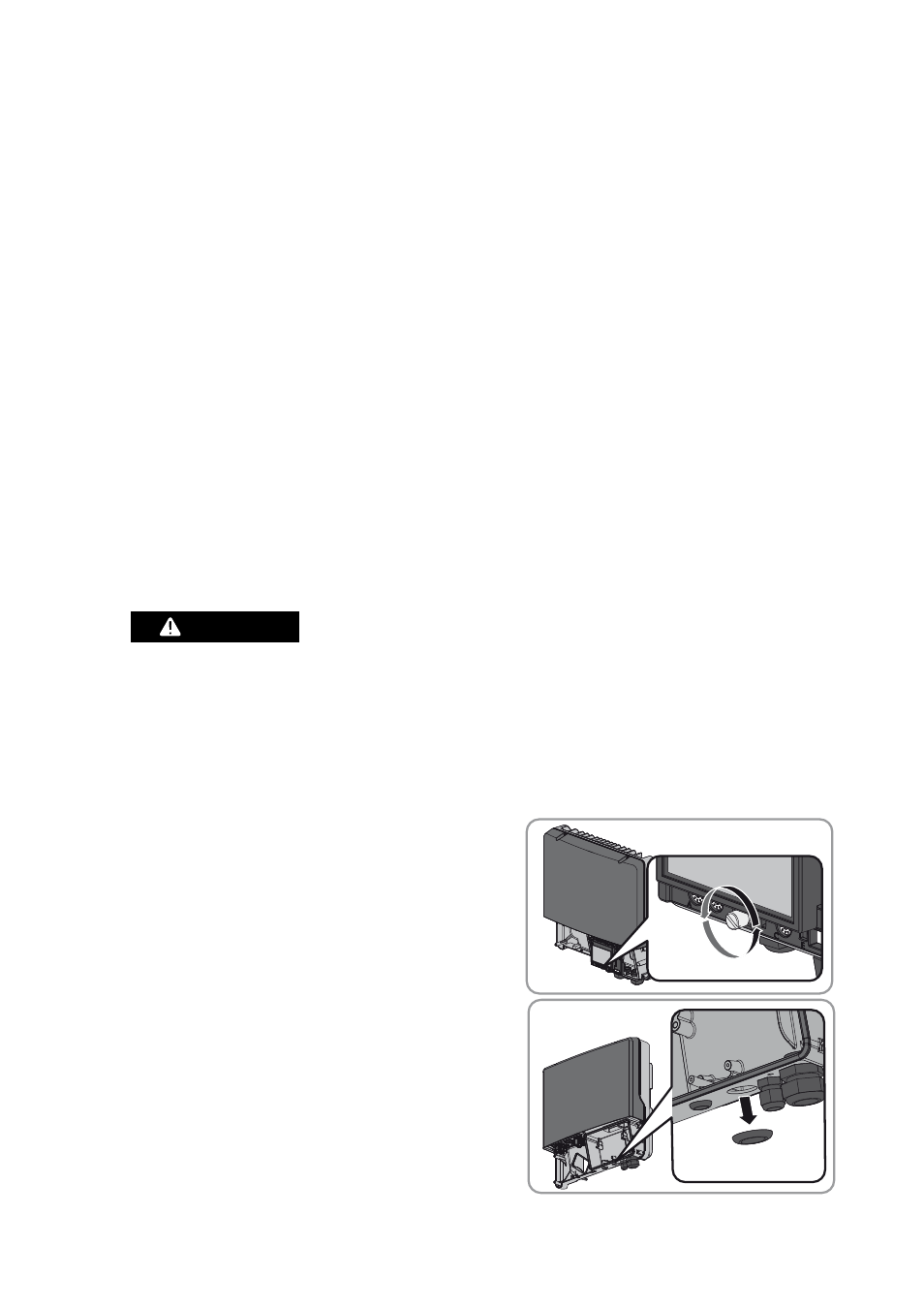

2. Afloje el tornillo de la pantalla hasta que esta se
pueda plegar hacia arriba.
3. Pliegue la pantalla hacia arriba hasta que encaje.
4. Extraiga el tapón obturador premontado del
segundo orificio desde la izquierda de la carcasa
del inversor y guárdelo para una puesta fuera de
servicio posterior.
1.
1&-*(30
Peligro de muerte por descarga eléctrica al abrir el inversor
En los componentes conductores del inversor existen altas tensiones. Tocar componentes
conductores de tensión puede causar la muerte o lesiones graves.
• Desconecte el inversor de la tensión en los lados de CA y CC y ábralo (consulte las
instrucciones de instalación del inversor). Respete el tiempo de espera para la descarga
de los condensadores.
