SMA Solar Technology AG 5 Conexión
Instrucciones de instalación SWWEBCONDM-IA-es-16 19
5. Introduzca los cables de red en el inversor desde fuera, a través de la tuerca de unión suelta y
el racor atornillado para cables.

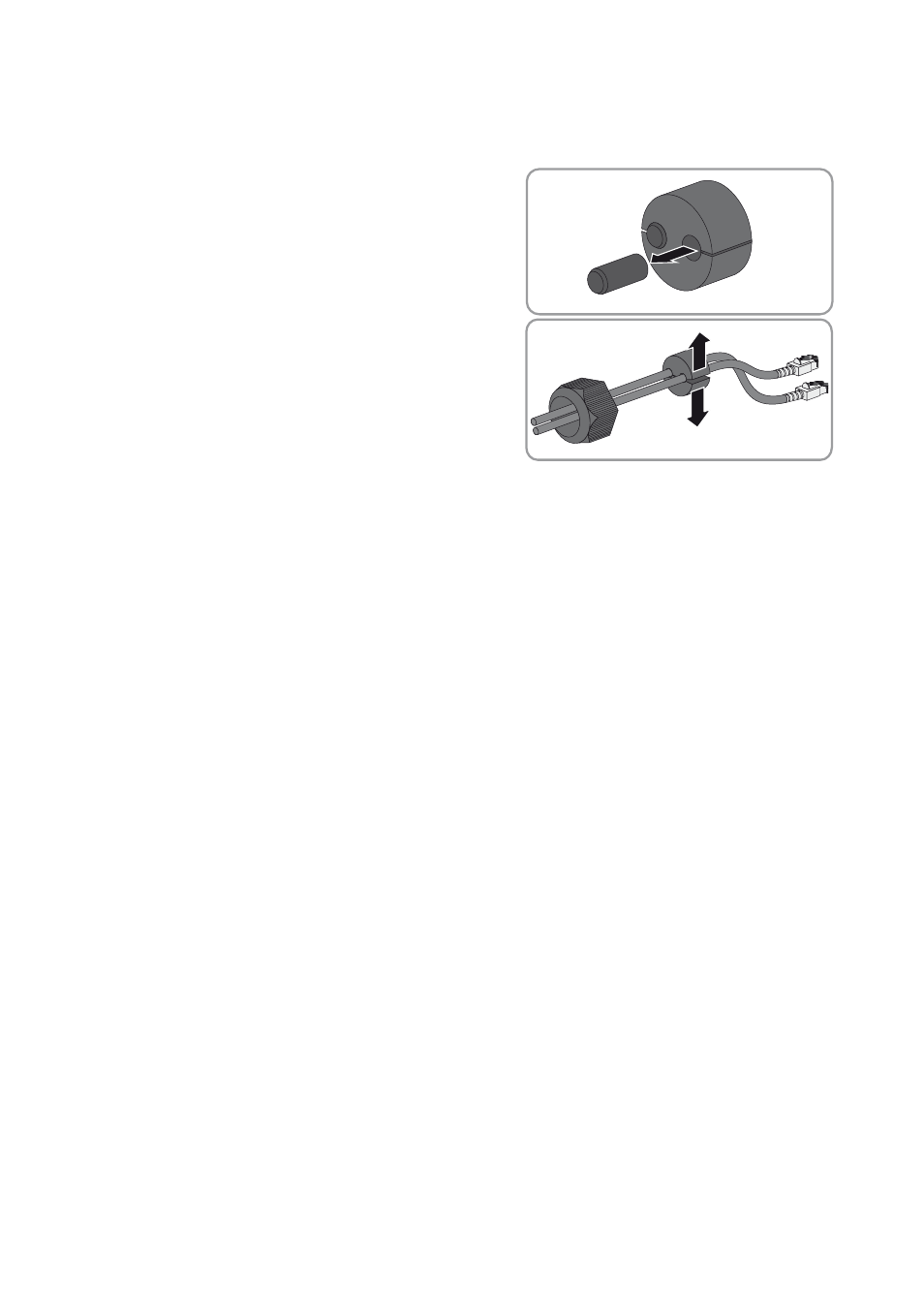

6. Por cada cable de red retire un tapón obturador de
la junta y consérvelo para una puesta fuera de
servicio posterior.
7. Conduzca el cable de red por la tuerca de unión e
insértelo en la junta. Inserte los conectores de los
cables de red en el inversor en las hembrillas de
red.
8. Introduzca la junta en el racor atornillado para cables. Asegúrese de cerrar con los tapones
obturadores las boquillas de paso no utilizadas.
9. Enrosque ligeramente la tuerca de unión del racor atornillado para cables.
10. Inserte los cables de red en las hembrillas de red. El orden es completamente arbitrario.
11. Enrosque a mano la tuerca de unión del racor atornillado para cables para fijar los cables de
red.
12. Pliegue hacia abajo la pantalla y enrosque a mano el tornillo de la pantalla.
13. Cierre el inversor (consulte las instrucciones de instalación del inversor).
14. En una planta fotovoltaica pequeña, de acuerdo con la topología de la planta, conecte al
menos un inversor directamente con el rúter mediante un cable de red.
15. En una planta fotovoltaica de gran tamaño con Cluster Controller, conecte el Cluster Controller
a la red Speedwire en función de la topología de red deseada (consulte las instrucciones de
instalación del Cluster Controller).
