Montaje SMA Solar Technology AG
14 WirelessSet485-IES091511 Instrucciones de instalación

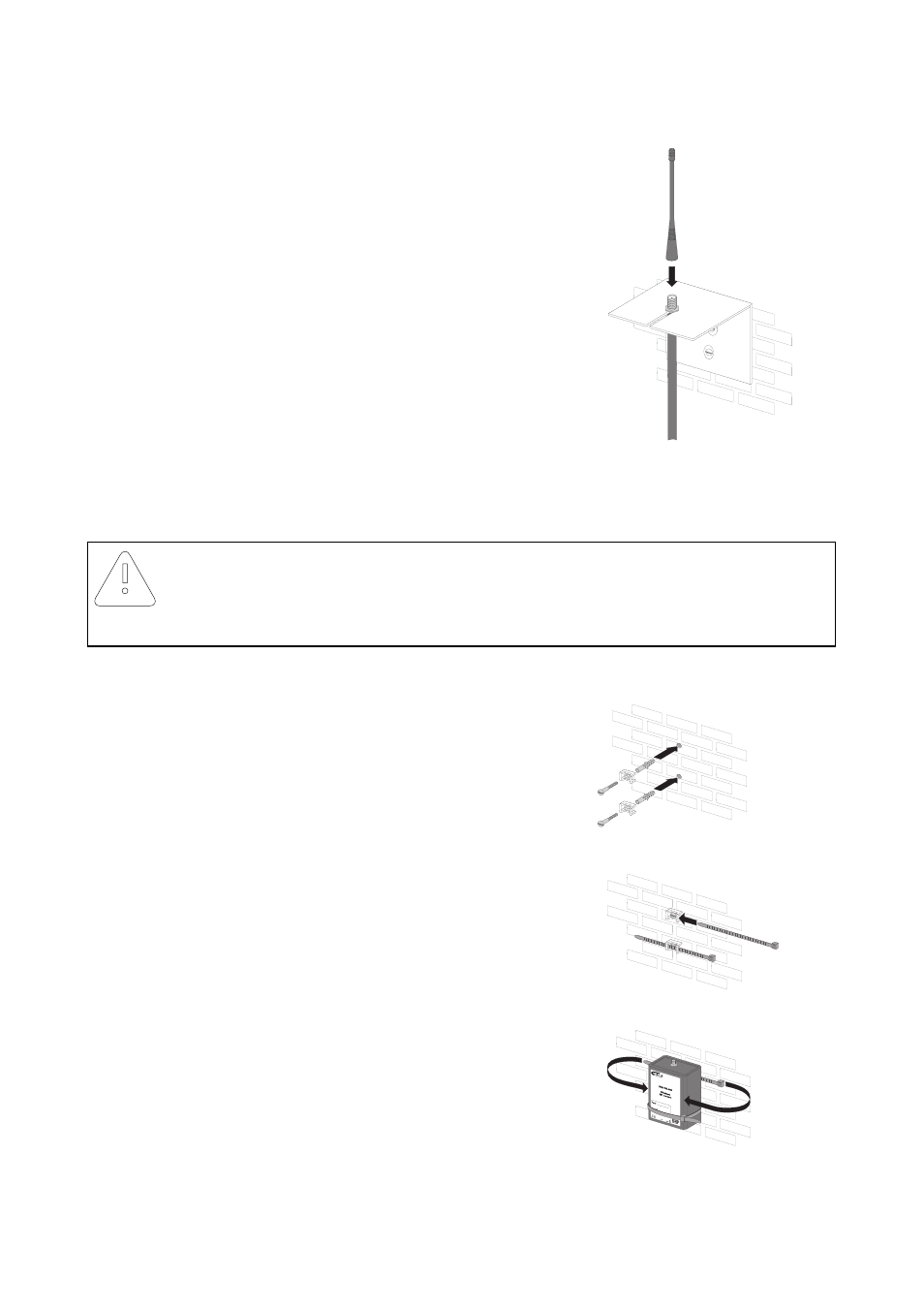

5. Atornille la antena a mano en el cable
(véase figura C).
6. Tienda el cable de la antena en el lugar de montaje
previsto del módulo inalámbrico.
La antena ya estará montada.
4.2.2 Montar el módulo inalámbrico
1. Marque verticalmente dos orificios con una
distancia de aprox.4 cm entre ellos.
2. Haga los taladros (diámetro: 6 mm) en los lugares
marcados e introduzca los tacos.
3. Atornille a la pared dos casquillos de rosca con los
tornillos.
4. Introduzca las abrazaderas para cables en los
casquillos de rosca.
5. Fije el módulo inalámbrico con las abrazaderas
para cables.
El módulo inalámbrico ya estará montado.
¡PRECAUCIÓN!
Daños en el módulo inalámbrico debido a la penetración de agua.
El módulo inalámbrico sólo es apto para el montaje en interiores.
C
