SMA Wireless-Set485-01 Manual del usuario
Página 19

SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
WirelessSet485-IES091511
19
Inversor

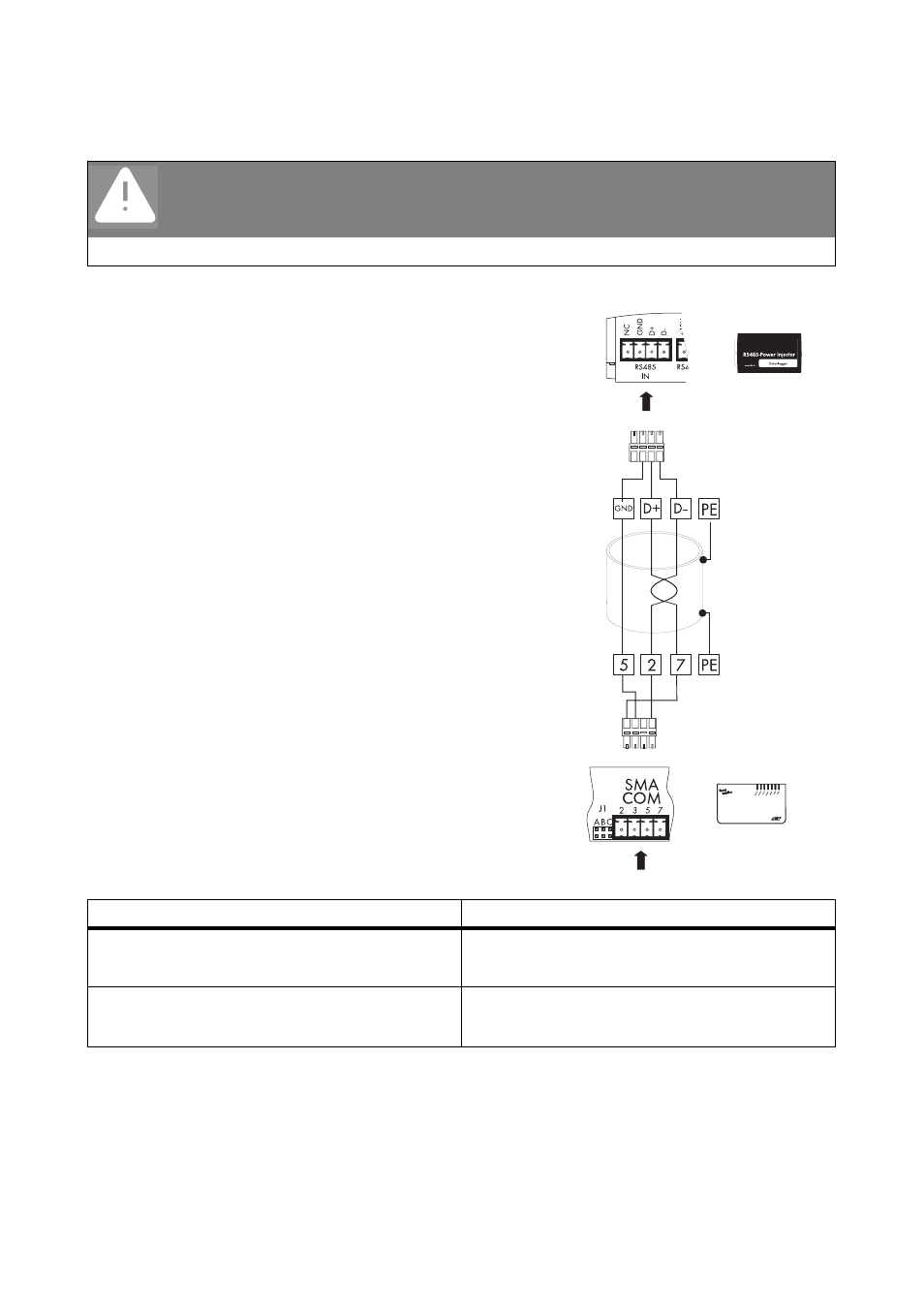

6. Conecte tres conductores a los bornes de conexión
del inversor (véase A). La conexión puede ser
diferente en cada subgrupo, por lo que deberán
consultarse las correspondientes instrucciones del
Piggy-Back o del módulo.
7. Realice la terminación en el inversor:
El RS485 Power Injector está conectado con el inversor.
¡PELIGRO!
¡Peligro de muerte por electrocución al abrir el inversor!
• Abra el inversor según se describe en las instrucciones del inversor.
Si
Entonces
Inversor en el centro del bus de comunicación
RS485.
- No coloque la terminación (puente A).
- No fije la tensión de polarización (puentes B y C).
Inversor al final del bus de comunicación RS485. - Coloque la terminación (puente A).
- No fije la tensión de polarización (puentes B y C).
A
