SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación WirelessSet485-IES091511 17
Para exteriores recomendamos el uso de los siguientes tipos de cable:
• Cable de comunicación SMA: COMCAB-OUTxxx*
*disponible en las longitudes xxx=100 m/200 m/500 m y 1.000 m.
5.2 Conectar el cable de la antena al módulo inalámbrico

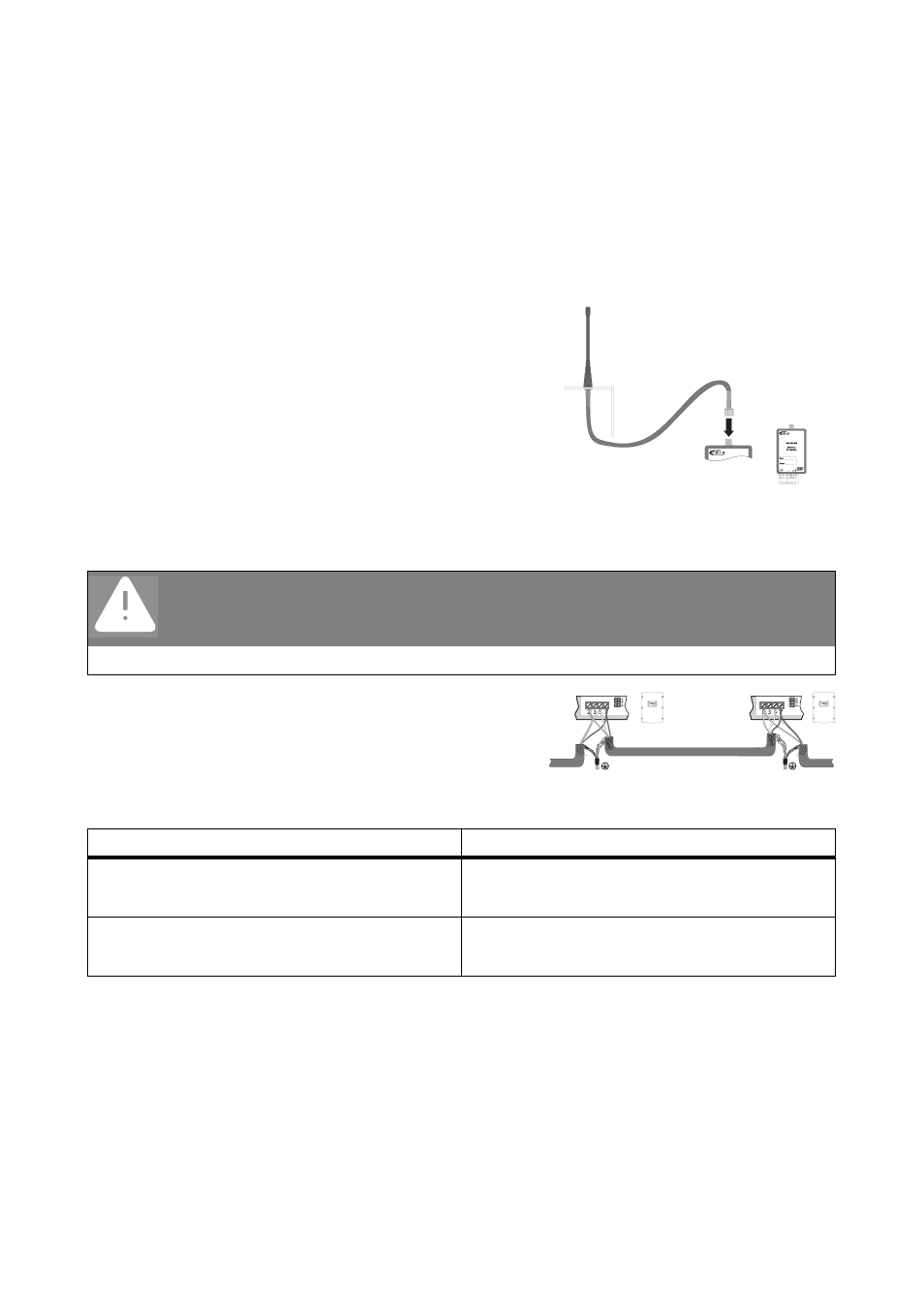

Atornille el cable de la antena a mano en el módulo
inalámbrico.
La antena ya estará instalada.
5.3 Realizar el cableado de los inversores entre si
1. El cableado del inversor debe realizarse según el
modelo de inversor. Para la conexión consulte las
correspondientes instrucciones del Piggy-Back o
del módulo.
2. Realice la terminación en el inversor:
3. Cierre el inversor según se describe en las instrucciones del inversor.
Los inversores están cableados entre si.
¡PELIGRO!
¡Peligro de muerte por electrocución al trabajar en el inversor!
• Abra el inversor según se describe en las instrucciones del inversor.
Si Entonces
Inversor en el centro del bus de comunicación
RS485 - No coloque la terminación (puente A).
- No fije la tensión de polarización (puentes B y C).
Inversor al final del bus de comunicación RS485 - Coloque la terminación (puente A).
- No fije la tensión de polarización (puentes B y C).
