5.4 Conectar el RS485 Power Injector
5.4.1 Conectar el inversor al RS485 Power Injector
RS485 Power Injector

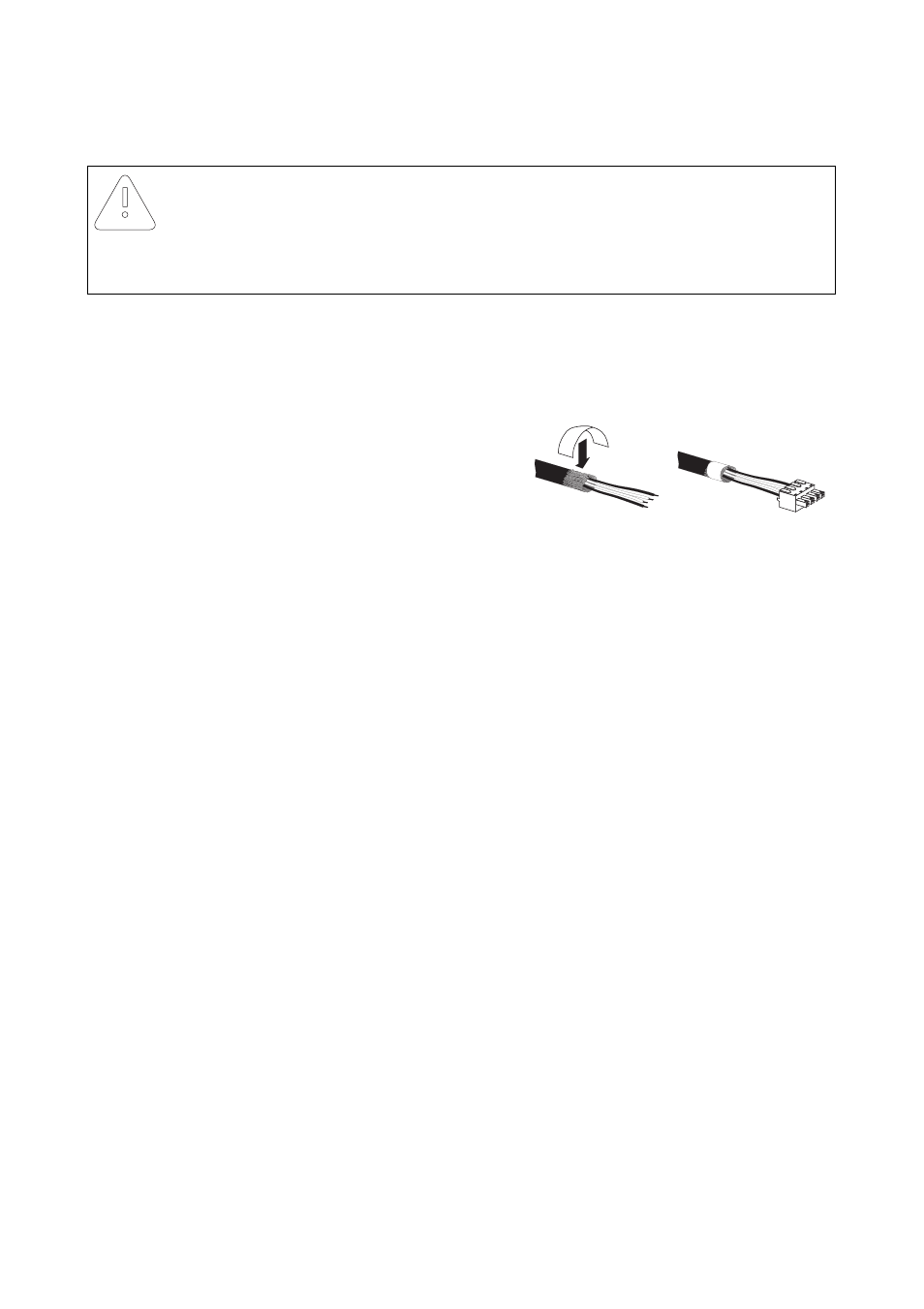

1. Retire aprox. 4 cm de revestimiento al final del
cable de comunicación.
2. Recorte el apantallamiento hasta que mida 1,5 cm,
pliéguelo hacia atrás y aplique alrededor una
lámina adhesiva conductiva.
3. Conecte los conductores a los bornes (Data+,
Data--, GND) de la clavija para el RS485 Power
Injector. Data+ y Data-- deben ser un par de
conductores retorcidos.
4. Anote la conexión y los colores de los conductores:
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Inserte la clavija en la entrada del RS485 Power
Injector (IN).
¡PRECAUCIÓN!
Peligro de cortocircuito al conectar el RS485 Power Injector.
Instale el RS485 Power Injector directamente delante del consumidor que requiere un
suministro de +12 V.
