SMA Sunny Data Control V.4.2 - Manual (Página 22)

Conexión del PC a un equipo de comunicación SMA Technologie AG
Página 22 SDC-TES080642 Manual abreviado
5.2 Sunny Boy Control/Plus
5.2.1 Conexión por RS232
Características de la comunicación RS232:
• No es posible conectar más de un Sunny Boy Control/Plus a un PC.
• El PC deberá estar equipado con un puerto RS232. Si no fuera el caso por favor
consulte el capítulo 5.1 "Notas sobre el uso de convertidores de nivel" (Página
20).
• El Sunny Boy Control/Plus debe estar equipado con un Piggy-Back RS232 en la
interfaz PC (COM 2).
En el caso del Sunny Boy Control Plus también se puede usar la interfaz AUX
(COM 3), si ésta está equipada con un RS232 Piggy Back.
• La longitud máxima total del cable es de 12 m.
Consejos para el cableado

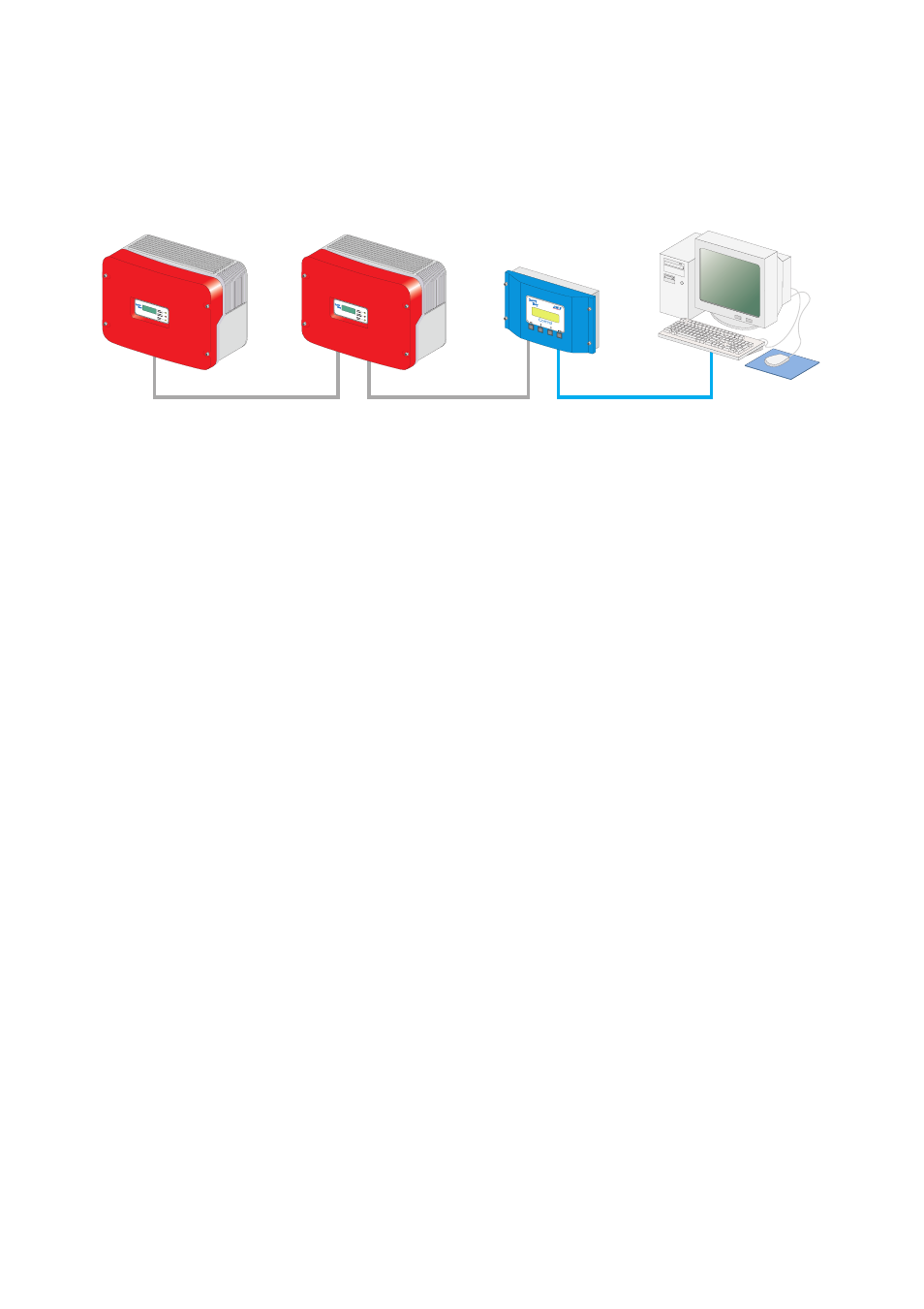

El Sunny Boy Control se conecta al PC mediante un cable de módem nulo. Use el cable
de módem nulo suministrado.
Si no es lo bastante largo, use un cable de módem nulo de una longitud adecuada.
Funciones de los puentes en el Sunny Boy Control/Plus
Para la comunicación por RS232 no deben colocarse puentes en PC (COM 2) del
Sunny Boy Control/Plus, ni en AUX (COM 3) en el Sunny Boy Control Plus.
RS232
