Conexión del PC a un equipo de comunicación
SMA
Technologie AG
Página 26
SDC-TES080642
Manual abreviado

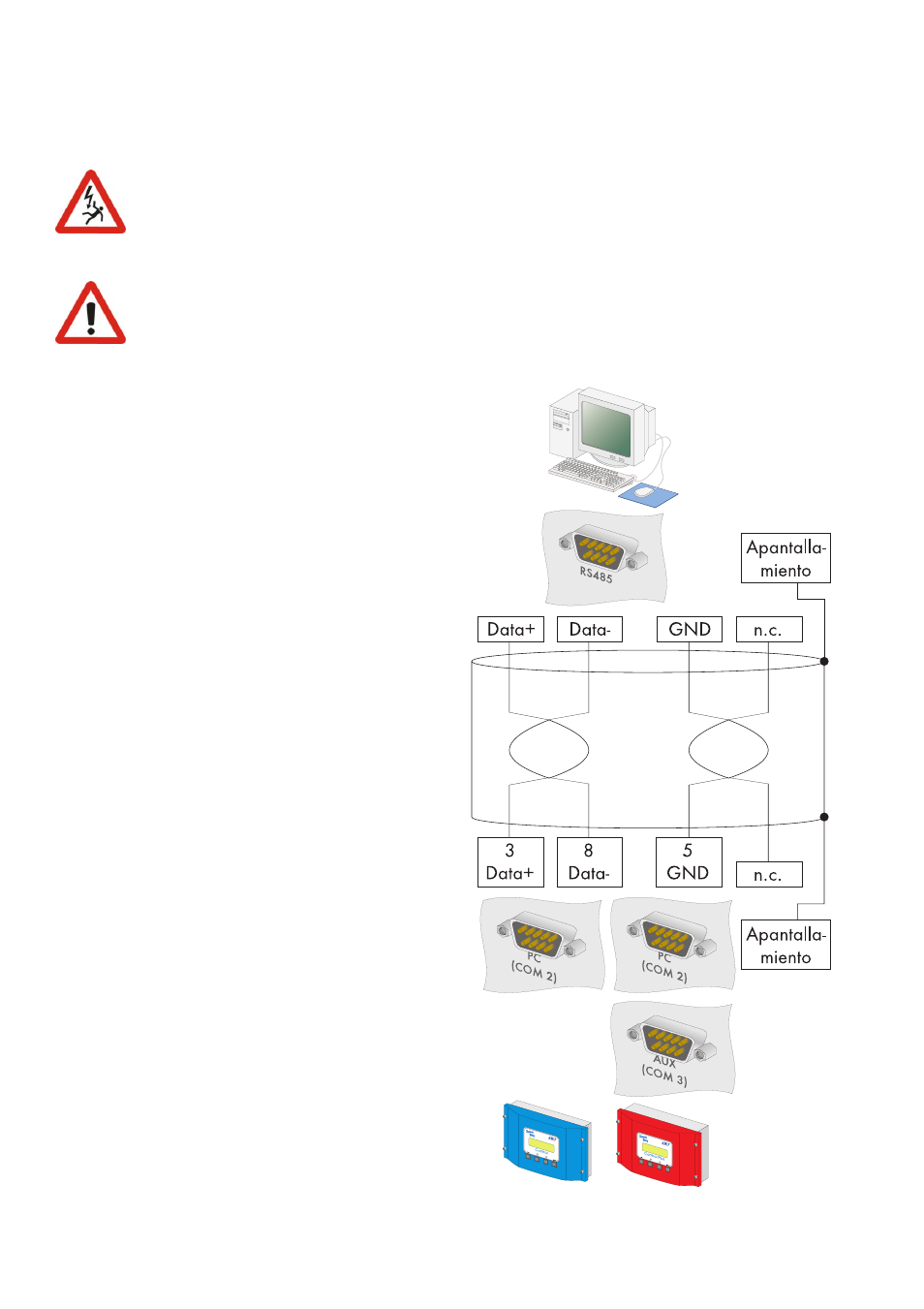

Esquema de conexiones
1.
Conecte el conector D-Sub hembra
de 9 polos a un puerto COM de su
PC. En la documentación del PC o
de la tarjeta insertable encontrará
la disposición de la interfaz
RS485. Al conectar el cable
verifique que Data+ y Data- sean
un par retorcido. Acorte el cuarto
conductor no utilizado, a fin de
evitar cortocircuitos. Anote los
colores de los conductores:
2.
Si el PC está ubicado en uno de los
dos extremos del bus de datos
RS485, termine el extremo del
cable según se describe en la
documentación del PC o de la
tarjeta insertable.
3.
Ajuste la tensión de polarización
del bus de datos RS485 según se
describe en la documentación del
PC o de la tarjeta insertable.
4.
Tienda el cable de forma segura
para que no exista peligro de
tropiezo.
Observe todas las indicaciones de seguridad de la documentación del
Sunny Boy Control/Plus y de su PC.
Apague el PC antes de conectar el Sunny Boy Control/Plus. De lo
contrario podrían dañarse una o ambas interfaces COM.
Data+ ____________________
Data- ____________________
GND
(tierra)
____________________
Sunny Boy Control Sunny Boy Control Plus
