SMA Technologie AG Conexión del PC a un equipo de comunicación
Manual abreviado SDC-TES080642 Página 23

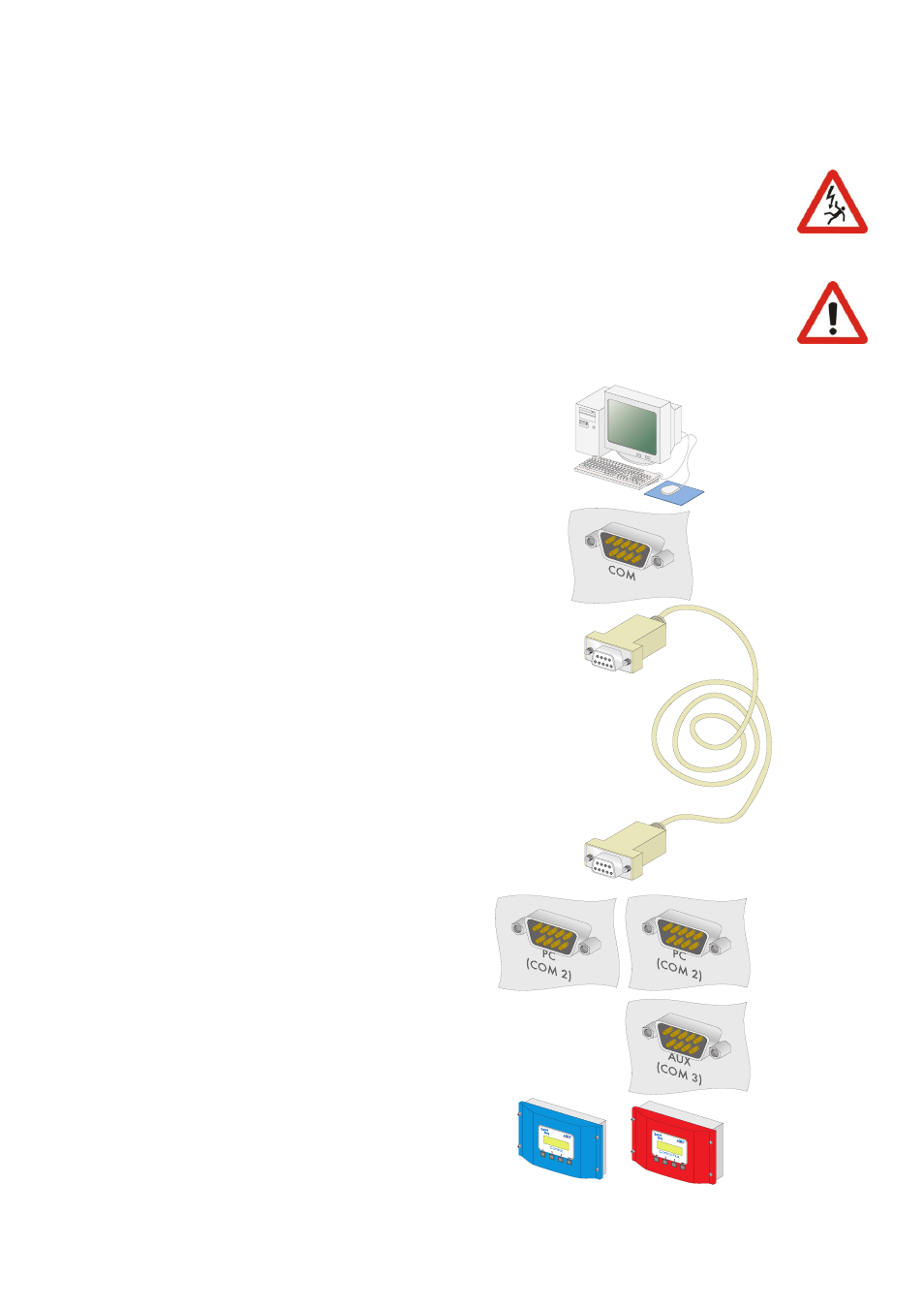

Esquema de conexiones
1. Use el cable de módem nulo
suministrado u otro cable de
módem nulo de la longitud
adecuada.
2. Conecte el conector D-Sub
hembra de 9 polos a un puerto
COM de su PC.
3. Tienda el cable de forma segura
para que no exista peligro de
tropiezo.
4. Conecte el conector D-Sub
hembra de 9 polos al puerto del
Sunny Boy Control equipado con
la interfaz RS232.
Sunny Boy Control: PC (COM 2)
Sunny Boy Control Plus: PC
(COM 2) o AUX (COM 3)
5. Asegúrese de que en la interfaz
utilizada no estén colocados los
puentes A, B ni C.
Observe todas las indicaciones de seguridad de la documentación del
Sunny Boy Control/Plus y de su PC.
Apague el PC antes de conectar el Sunny Boy Control/Plus. De lo
contrario podrían dañarse una o ambas interfaces COM.
Sunny Boy Control Sunny Boy Control Plus
