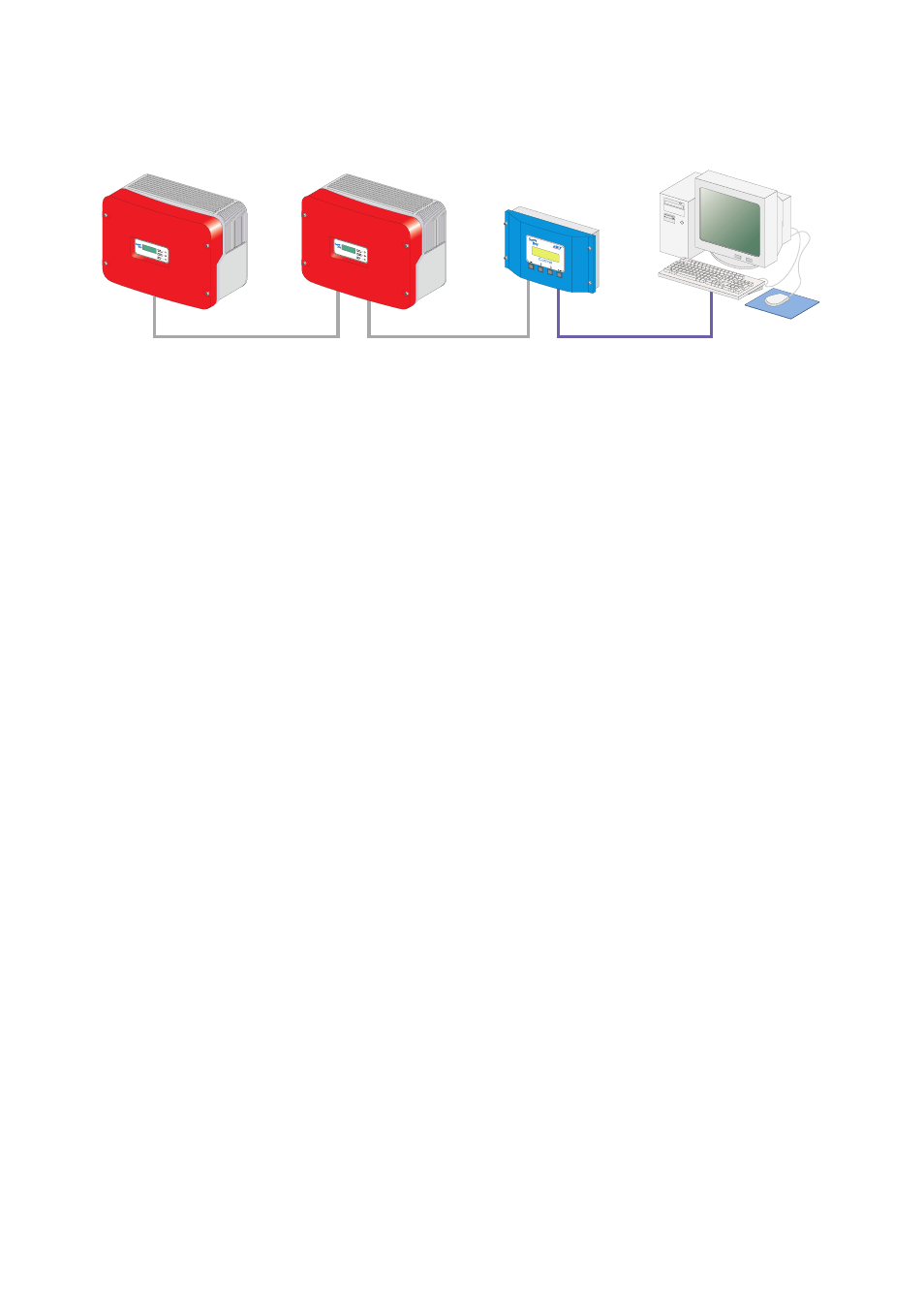

5.2.2 Conexión por RS485
Características de la comunicación RS485:
• Pueden conectarse hasta 50 Sunny Boy Control/Plus a un PC.
• El PC deberá estar equipado con un puerto RS485. Si no fuera el caso por favor
consulte el capítulo 5.1 "Notas sobre el uso de convertidores de nivel" (Página
20).
• Cada Sunny Boy Control debe estar equipado con un Piggy-Back RS485 en la
interfaz PC (COM 2).
En el caso del Sunny Boy Control Plus también se puede usar la interfaz AUX
(COM 3), si ésta está equipada con un RS485 Piggy Back.
• La longitud máxima total del cable es de 1.200 m.
Consejos para el cableado
La longitud y calidad del cable influyen en la calidad de la señal. Tenga en cuenta las
siguientes indicaciones sobre el cableado para poder conseguir una buena calidad de
señal.
•
Use conectores D-Sub hembra de metal. Los conectores de plástico o plástico
metalizado pueden llevar a una transmisión de datos deficiente.
• Para exteriores utilice un cable de comunicación con las siguientes características
básicas:
- Sección: mín. 2 x 2 x 0,22 mm
2
, o mín. 2 x 2 x AWG 24
- Apantallado
- Conductores dobles retorcidos (Twisted Pair)
- Resistente a los rayos UV
Para exteriores recomendamos el uso de los siguientes tipos de cable.
Cable de comunicación SMA: COMCAB-OUTxxx*
*disponible en las longitudes xxx = 100 m/200 m/500 m y 1000 m.
Cable Lapp: UNITRONIC Li2YCYv 2 x 2 x 0,22 mm
2
RS485
