Conexión eléctrica SMA Solar Technology AG
22 SB33_38-IES104850 Instrucciones de instalación
5.3 Conexión a la red pública (CA)
5.3.1 Condiciones para la conexión de CA
Configuración de cables
Para la operación óptima del inversor, la impedancia de red del cable de CA no debe sobrepasar
1 ohmio. Entre otros motivos, esto es necesario para el correcto funcionamiento del inversor.
Dimensione la sección del cable mediante el programa de configuración "Sunny Design"
(www.SMA-Iberica.com/SunnyDesign) de manera que, a potencia nominal, las pérdidas de
potencia no superen el 1 %.
Las longitudes máximas de cable se indican en la siguiente tabla. Las longitudes máximas de cable
no deben ser sobrepasadas.
La sección de cable necesaria en cada caso depende de los factores siguientes:
• temperatura ambiente,
• tipo de tendido,
• pérdidas de potencia,
• normativa vigente del país correspondiente (del lugar de instalación).

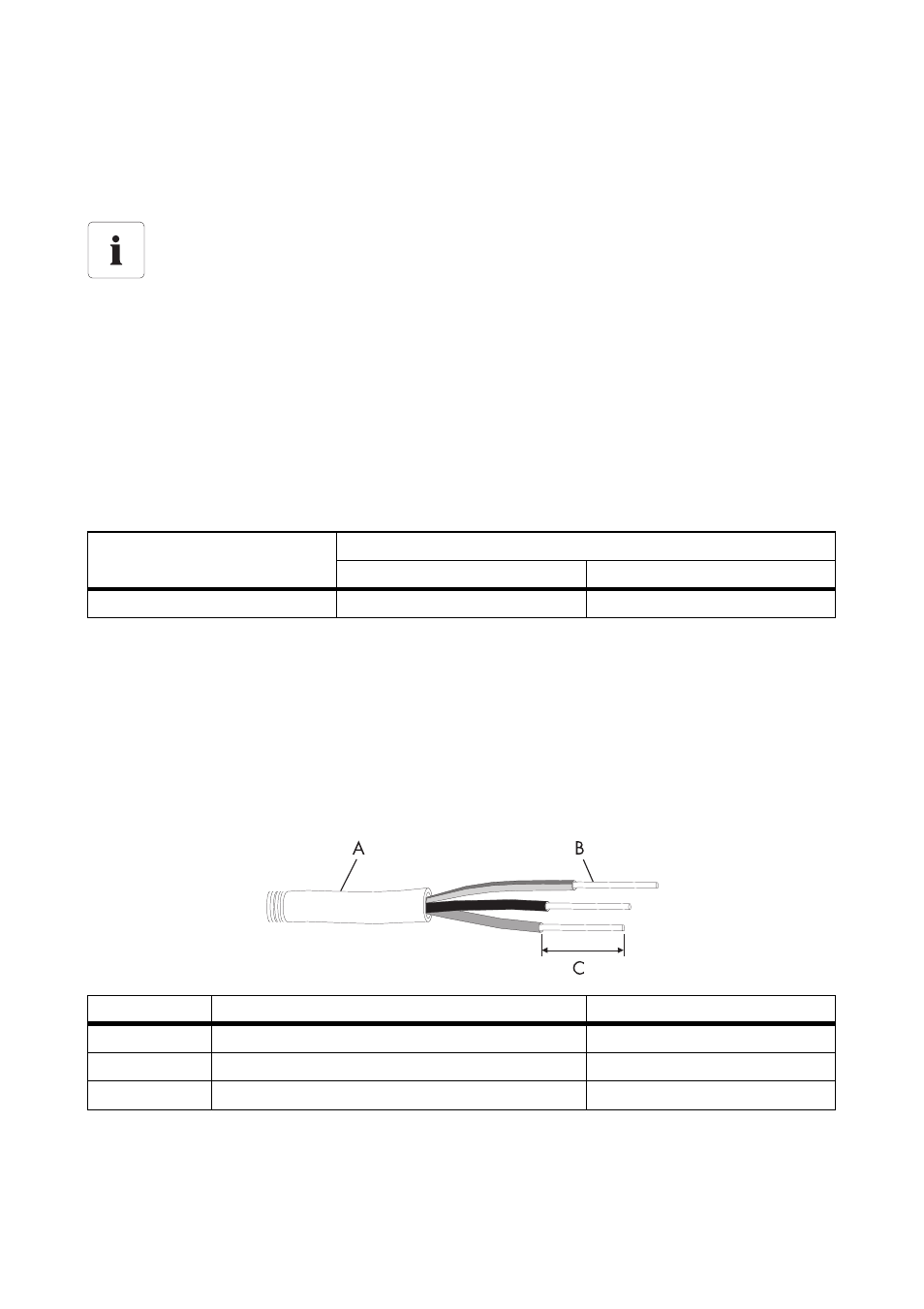

Requisitos de los cables
Condiciones de conexión del operador de red
¡Observe siempre las condiciones de conexión de su operador de red!
Sección del cable Longitudes máximas de los cables
SB 3300 SB 3800
4 mm² 18,5 m 16 m
Posición Denominación Valor
A Diámetro exterior 6 mm ... 14 mm
B Sección del cable 4 mm²
C Longitud de decapado del aislamiento 8 mm
