SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB33_38-IES104850 25

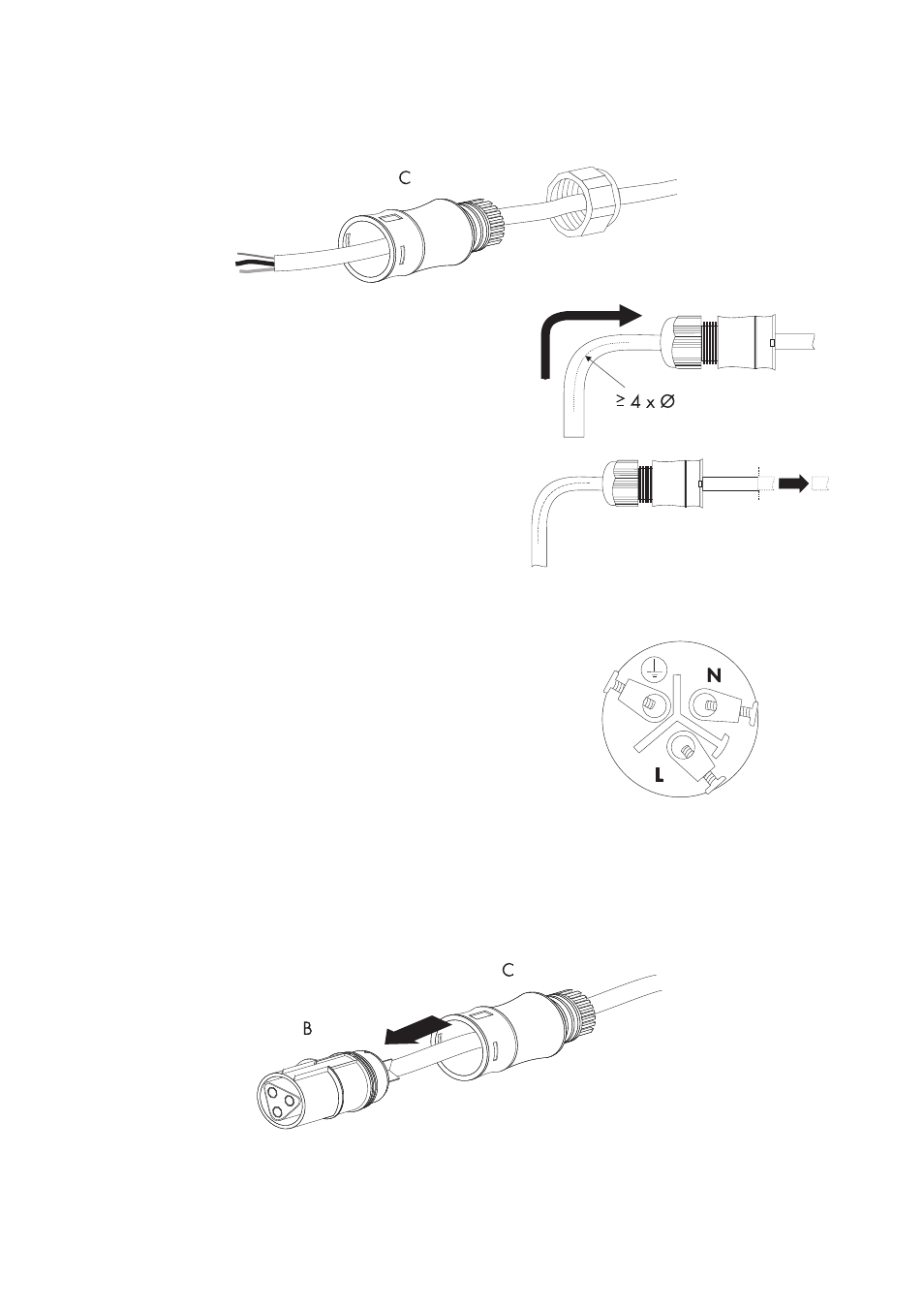

5. Pase el casquillo roscado con el anillo de junta (C) por el cable CA.
6. Doble el cable de CA. El radio de la curvatura
debe suponer como mínimo el cuádruple del
diámetro del cable.
7. Acorte el cable.
8. Acorte la fase L y el conductor neutro N de
4 a 5 mm.
9. Inserte la toma a tierra PE (verde-amarillo) en el
borne roscado de la conexión hembra que tiene el
símbolo de tierra y apriete el tornillo. La toma a
tierra PE debe medir más que los conductores de
conexión de N y L.
10. Inserte el conductor neutro N (azul) al borne
roscado 1 del terminal de conexión y apriete el
tornillo.
11. Inserte la fase L (marrón o negro) al borne roscado
L de la conexión hembra y apriete el tornillo.
12. Compruebe que los conductores de conexión estén
colocados firmemente.
13. Presione el casquillo roscado (C) en la conexión hembra (B) hasta que quede insertado de
manera audible.
