SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB33_38-IES104850 27
5.3.3 Conexión de toma de tierra adicional
Si en el país de instalación es necesaria una segunda conexión a tierra, una toma a tierra adicional
o una conexión equipotencial, puede conectar a tierra el inversor en la carcasa.

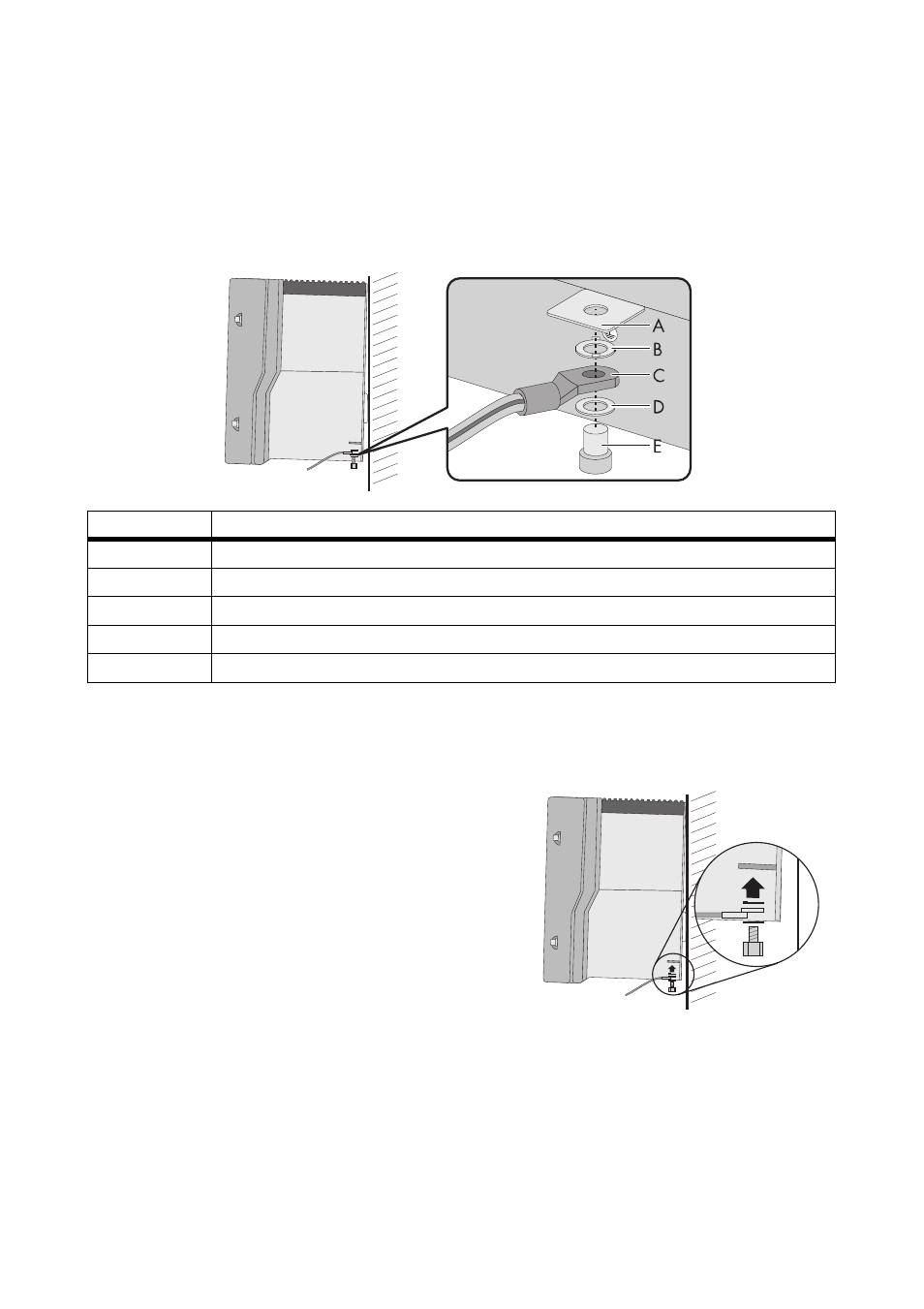

Esquema de la toma de tierra adicional
Procedimiento
1. Desconecte el inversor de la CA y de la CC según se describe en el capítulo 7.2 “Abrir el
inversor” (Página 43).
2. En el tornillo cilíndrico coloque la arandela, el
terminal de cable con conexión a tierra y la
arandela de cierre. El dentado de la arandela de
cierre debe estar orientado hacia la brida metálica.
3. Coloque el tornillo cilíndrico en la brida metálica y
apretarlo con un par de giro de 6 Nm.
4. Compruebe el contacto entre la conexión a tierra y la carcasa según las especificaciones
válidas en el país de instalación.
Componente Descripción
A
Brida metálica en la parte inferior de la carcasa del inversor
B Arandela de cierre (incluida en el envío)
C Terminal de cable (M6) con conexión a tierra
D Arandela
E Tornillo cilíndrico M6x12 (incluido en el envío)
