Conexión eléctrica SMA Solar Technology AG
30 SB33_38-IES104850 Instrucciones de instalación

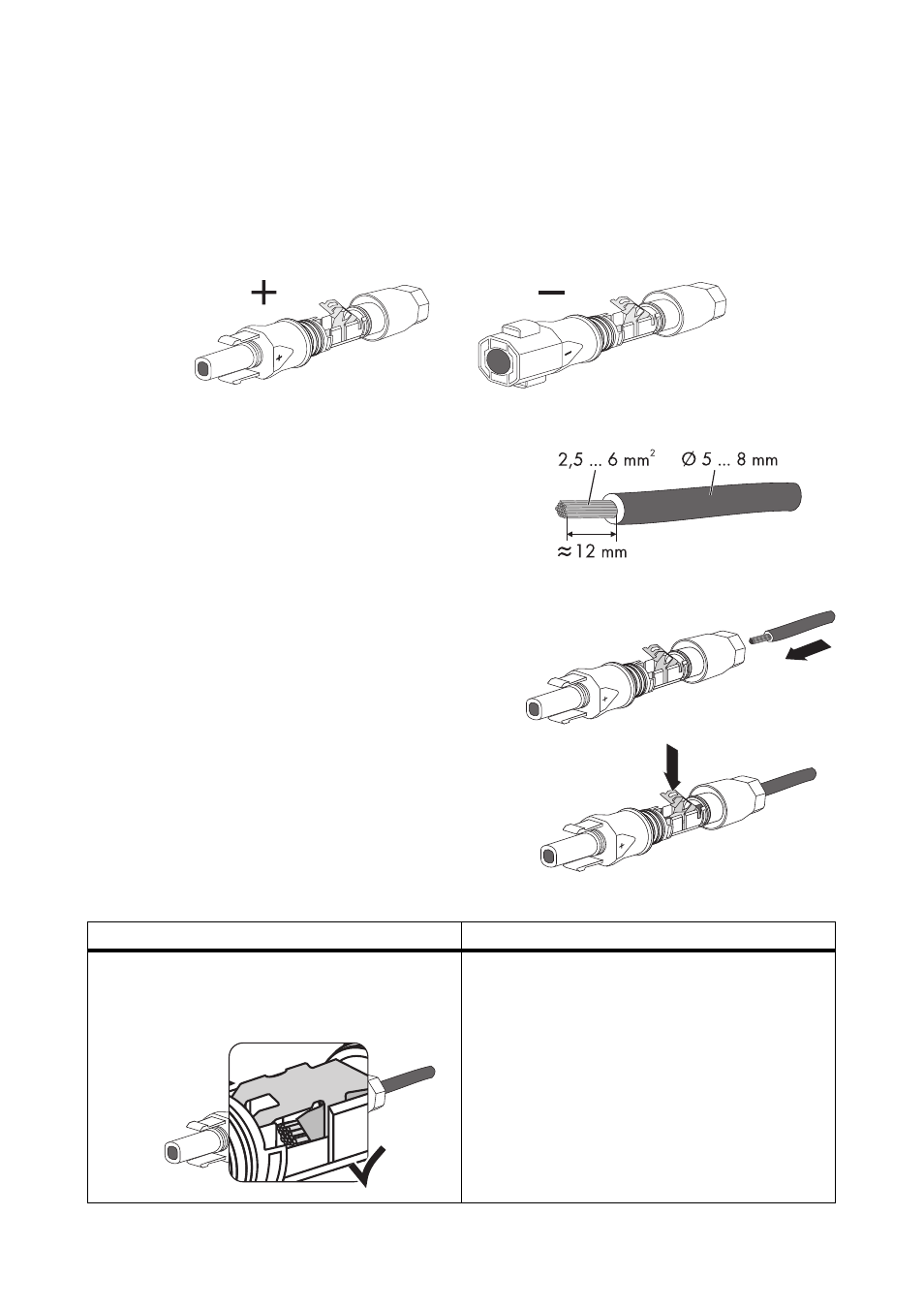

5.5.2 Preparación de los conectores enchufables de CC
Para la conexión al inversor, todas las líneas de conexión de los módulos fotovoltaicos deben estar
equipadas con los conectores de CC suministrados.
Prepare los conectores enchufables tal como se describe a continuación. Asegúrese de que la
polaridad sea la correcta. Los conectores enchufables de CC van marcados con los signos "+" y " − ".
Requisitos de los cables
• Utilice un cable PV1-F.
Procedimiento
1. Haga pasar la línea aislada hasta el tope del
conector.
2. Empuje hacia abajo el estribo de sujeción hasta
que escuche que ha quedado insertado.
3. Compruebe el correcto asentamiento del cable:
Resultado Medida
☑ Si los conductores son visibles en la cámara
del estribo de sujeción, el cable está
colocado correctamente.
• Continúe con el punto 4.
