Conexión eléctrica SMA Solar Technology AG
50 SC125_560HE-IES083220 Instrucciones de instalación

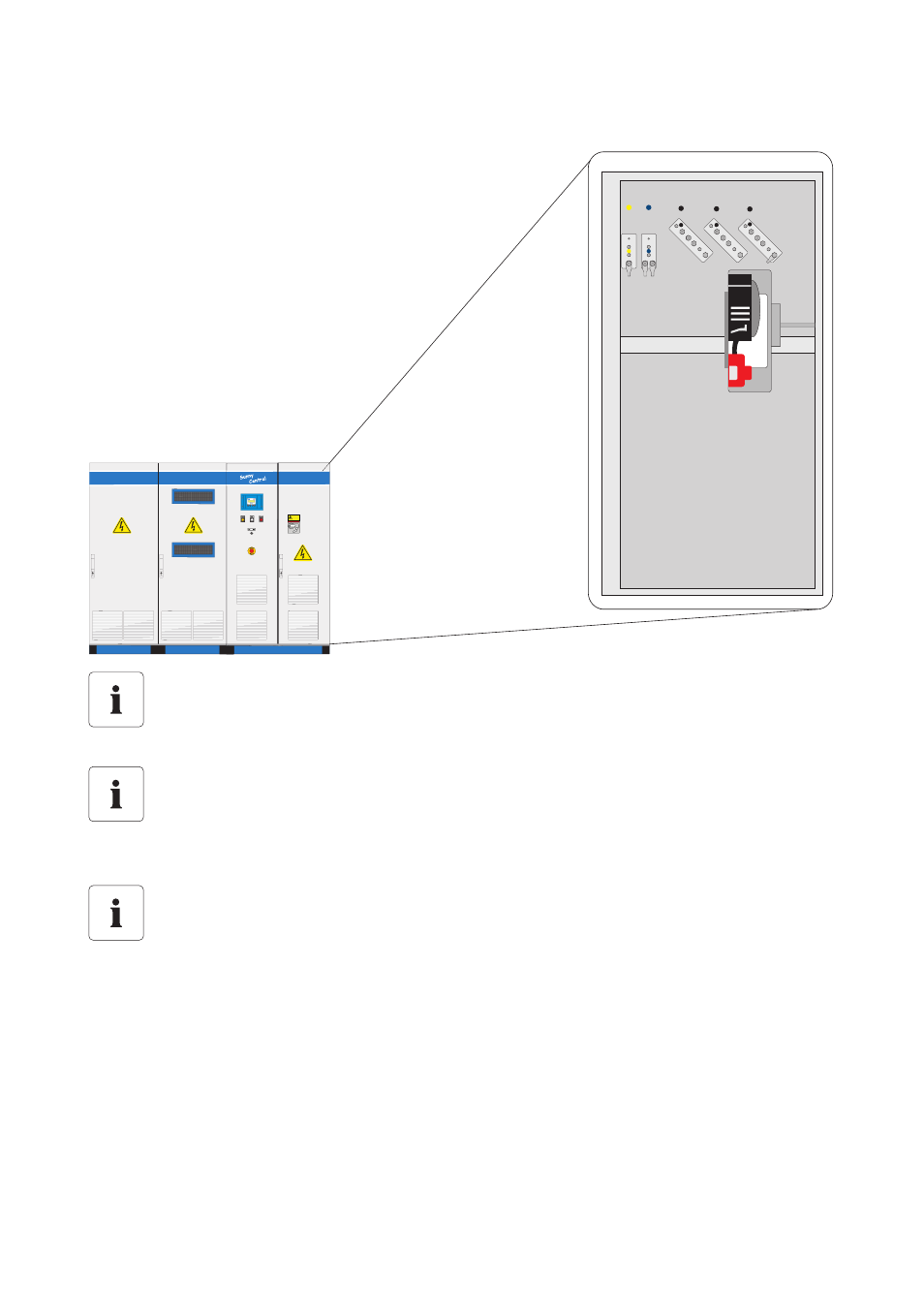

Vista de la conexión de CA en el Sunny Central 350
Hermetización de la entrada de cables
Para hermetizar las tapas corredizas y los cables ya instalados instale las juntas
suministradas de fábrica.
Instalación correcta del campo giratorio
La conexión tiene que ser realizada de manera que se forme un campo giratorio con
sentido de giro hacia la derecha en los bornes de entrada del armario. En caso de una
conexión incorrecta, el Sunny Central genera una alarma de error.
Posición de los bornes de conexión de CA
La conexión de CA puede variar según el tipo de modelo. Mediante la designación de los
medios de producción (BMK) y el esquema de conexiones suministrado puede determinar
con exactitud la ubicación de los bornes de conexión de CA.
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L2 L1 L3
N PE
PE N L1 L2 L3
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
