Conexión eléctrica SMA Solar Technology AG
72 SC125_560HE-IES083220 Instrucciones de instalación

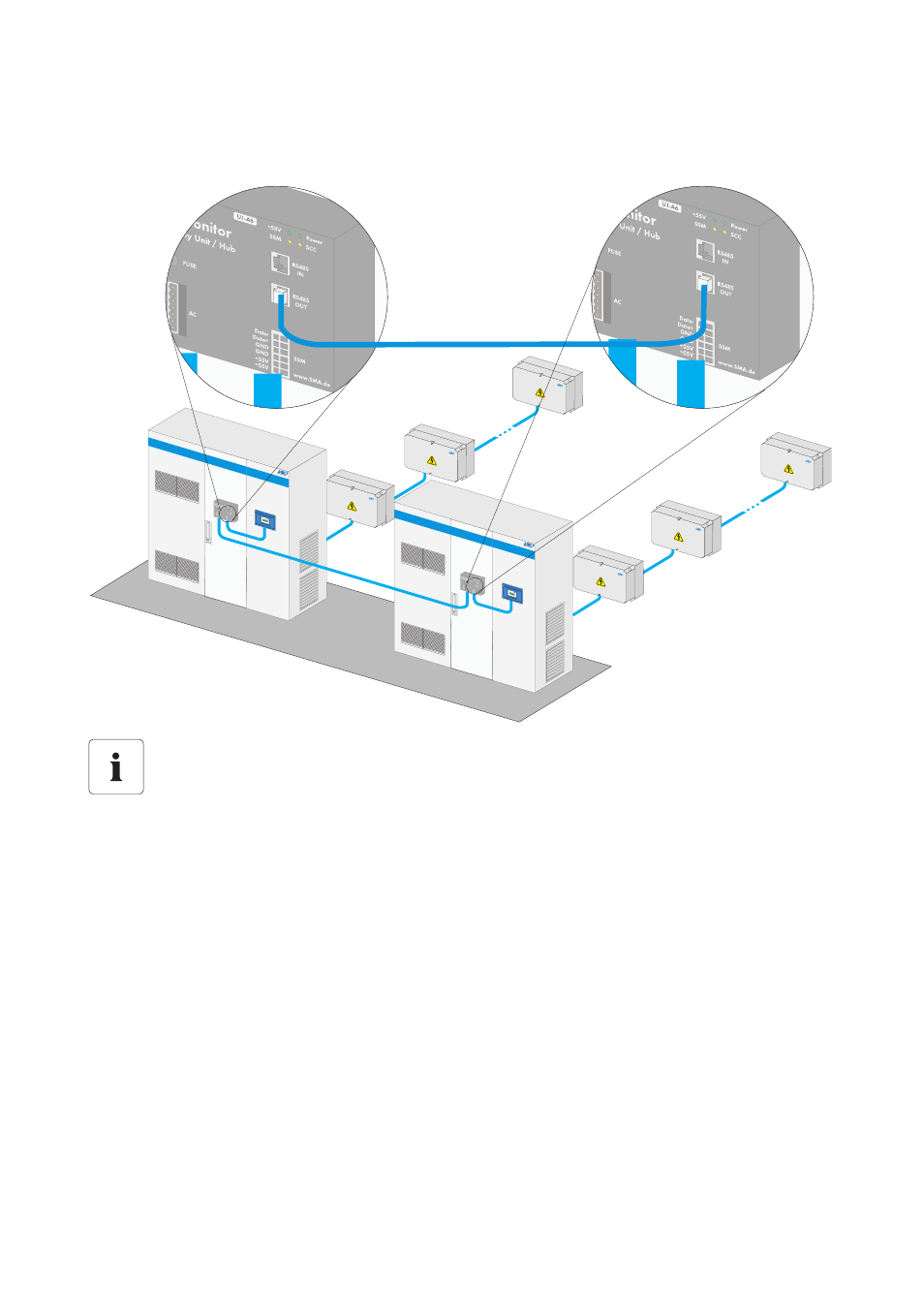

Vista de la conexión en Team del cable de datos RS485
Conecte los hubs de los dos Sunny Central del Team con el cable CAT5 incluido en el suministro.
Descripción técnica del Sunny String Monitor
La descripción detallada de la instalación de la monitorización de la corriente String
integrada se encuentra en la documentación incluida sobre los Sunny String Monitor.
