SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SC125_560HE-IES083220 69
5.2.12 Interfaces seriales
Interfaz NET
En la comunicación con el Sunny Central Control para la transferencia de datos a un ordenador, a
un módem o a la Sunny WebBox, utilice la interfaz NET.
Cable de datos RS485
La comunicación entre el Sunny Central Control y los Sunny String Monitor (monitorización de la
corriente String integrado) se realiza mediante un cable de datos RS485 en el puerto COM1 del
Sunny Central Control. El cable de datos RS485 de la monitorización de la corriente de String del
Sunny String Monitor se conecta al subgrupo de hubs en el Sunny Central.
Conexión del cable de datos RS485 en el Sunny Central 150
Posición de la interfaz NET
La posición exacta de la interfaz NET varía en función del tipo de Sunny Central. Mediante
la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación de la interfaz NET.
Posición del hub
La posición exacta del hub varía en función del tipo de Sunny Central. Mediante la
designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación del hub.

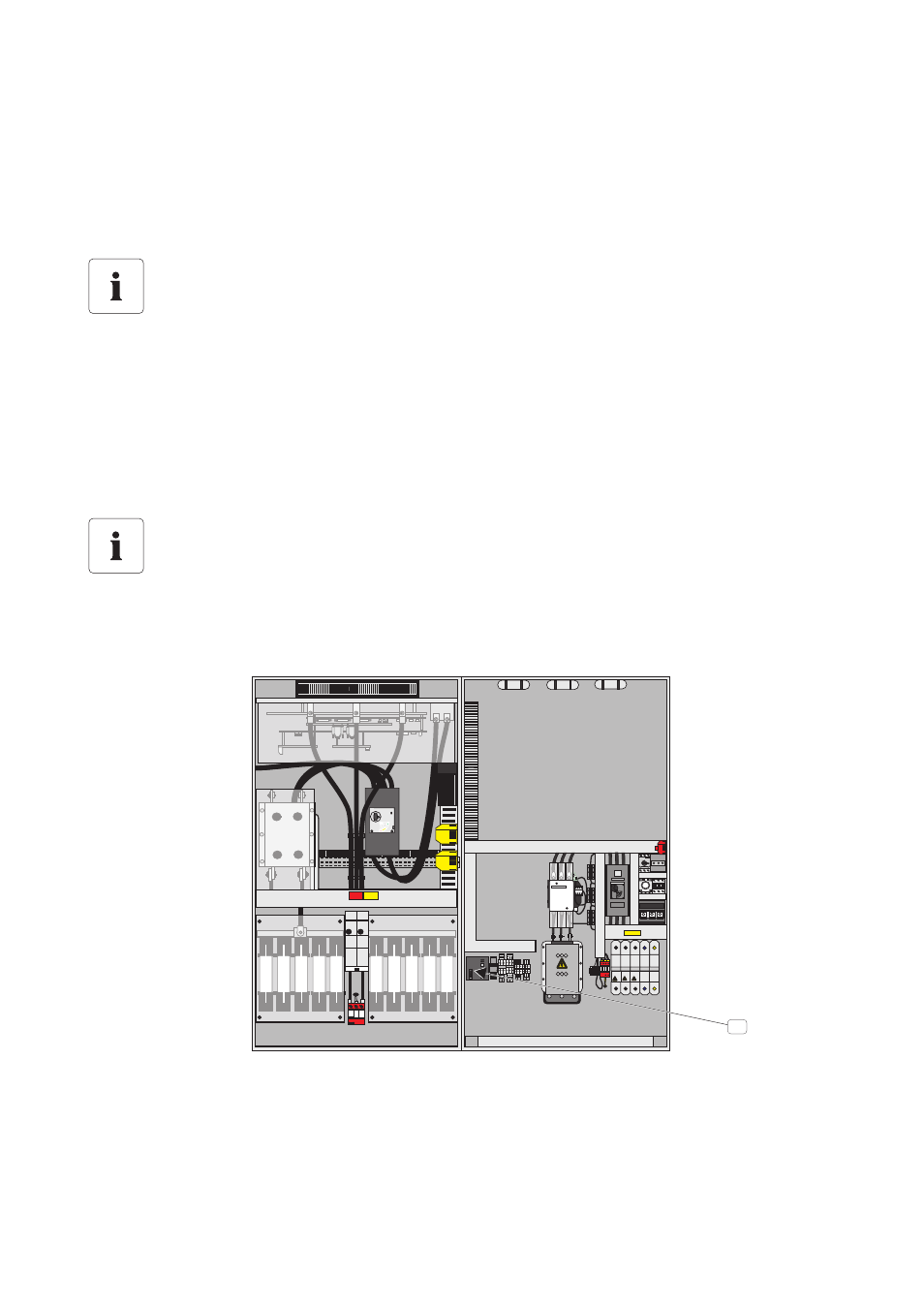

A Hub RS485 e interfaz NET
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
A
