SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SC125_560HE-IES083220 67
5.2.11 Indicaciones para la manipulación de empalmes apantallados
El cableado externo de señales y bus tiene que estar protegido con pantalla. Para ello el
apantallamiento debe empalmarse ampliamente en el carril dispuesto para ese fin. El empalme se
realiza mediante las abrazaderas de pantalla suministradas en el paquete adicional.

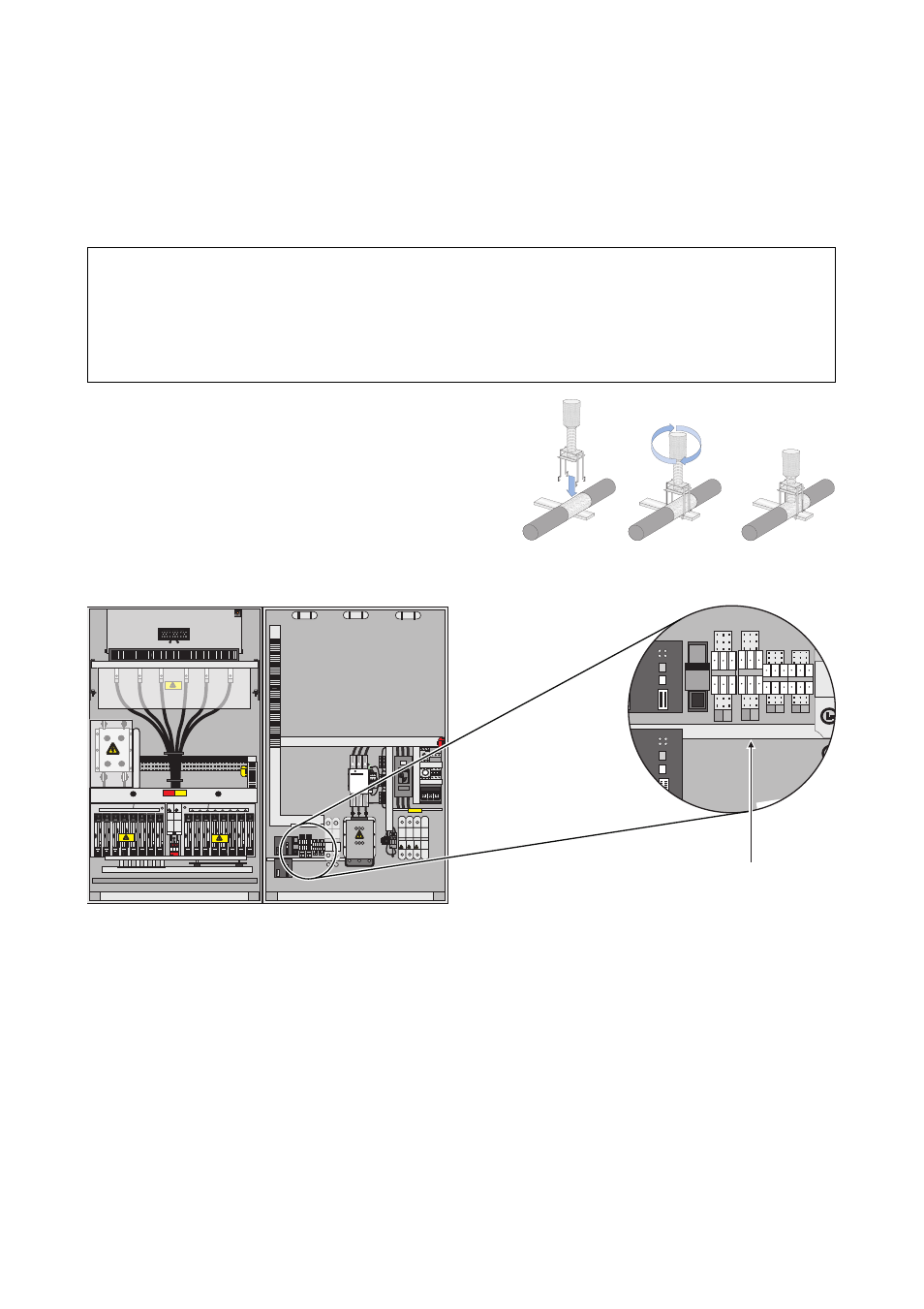

En las imágenes de la derecha se puede apreciar
cómo aplicar las abrazaderas.
Carril de apantallamiento (A) en el área de los bornes de conexión externos en el Sunny Central 250
¡PRECAUCIÓN!
Las abrazaderas de apantallamiento pueden resultar dañadas por mal manejo.
Las abrazaderas se deben atornillar a mano, y no con el destornillador.
El empleo de un destornillador para apretar el tornillo puede dañar el aislamiento.
L1 L2 L3
L1 L2 L3
L+ L-
L+ L-
L+ L-
L+ L-
L2 L3 L1
L2 L3 L1
L- L+
L- L+
A
