SMA SMC 5000 Installation - Manual (Página 15)

SMA Technologie AG Requisitos para la instalación
Manual de instalación SMC50_60-11:SS2006 Página 15
En el emplazamiento del Sunny Mini Central 5000/6000 la impedancia de red
deberá ser menor de 1 ohmio, para que los dispositivos de protección funcionen sin
limitaciones. Además es recomendable dimensionar la sección del cable de manera
que a potencia nominal las pérdidas de línea no superen 1%. En el siguiente gráfico
se pueden apreciar las pérdidas de línea en relación a la longitud y sección del
cable:

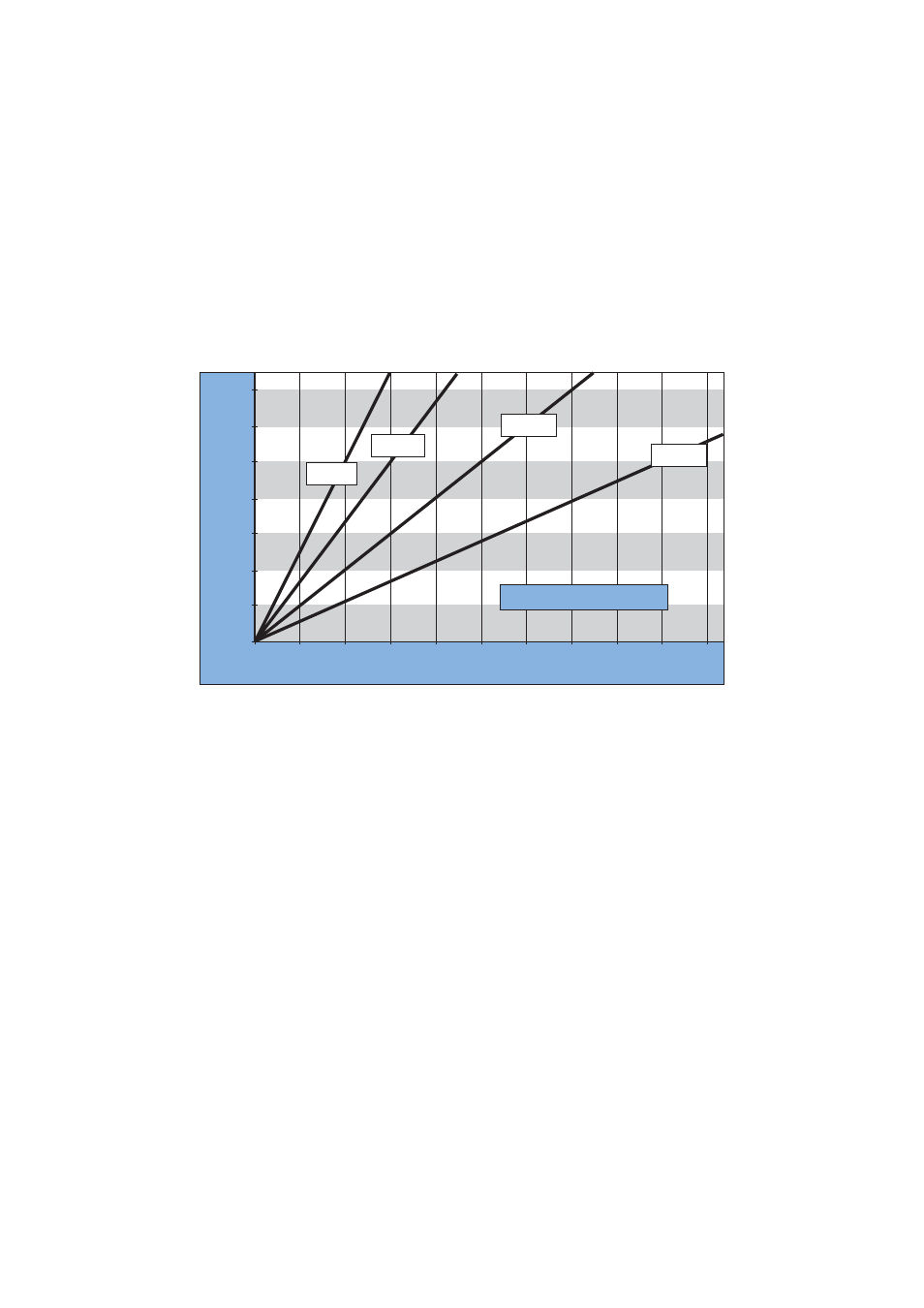

Figura 4.1: Pérdida de línea para el Sunny Mini Central 6000 (cable
multiconductor con conductores de ida y vuelta de cobre)
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longitud del Cable
0 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m 5 m
Pérdida
4,0 mm²
6,0 mm²
10,0 mm²
16,0 mm²
Sunny Mini Central 6000
