SMA Technologie AG Instalación
Manual de instalación SMC50_60-11:SS2006 Página 21

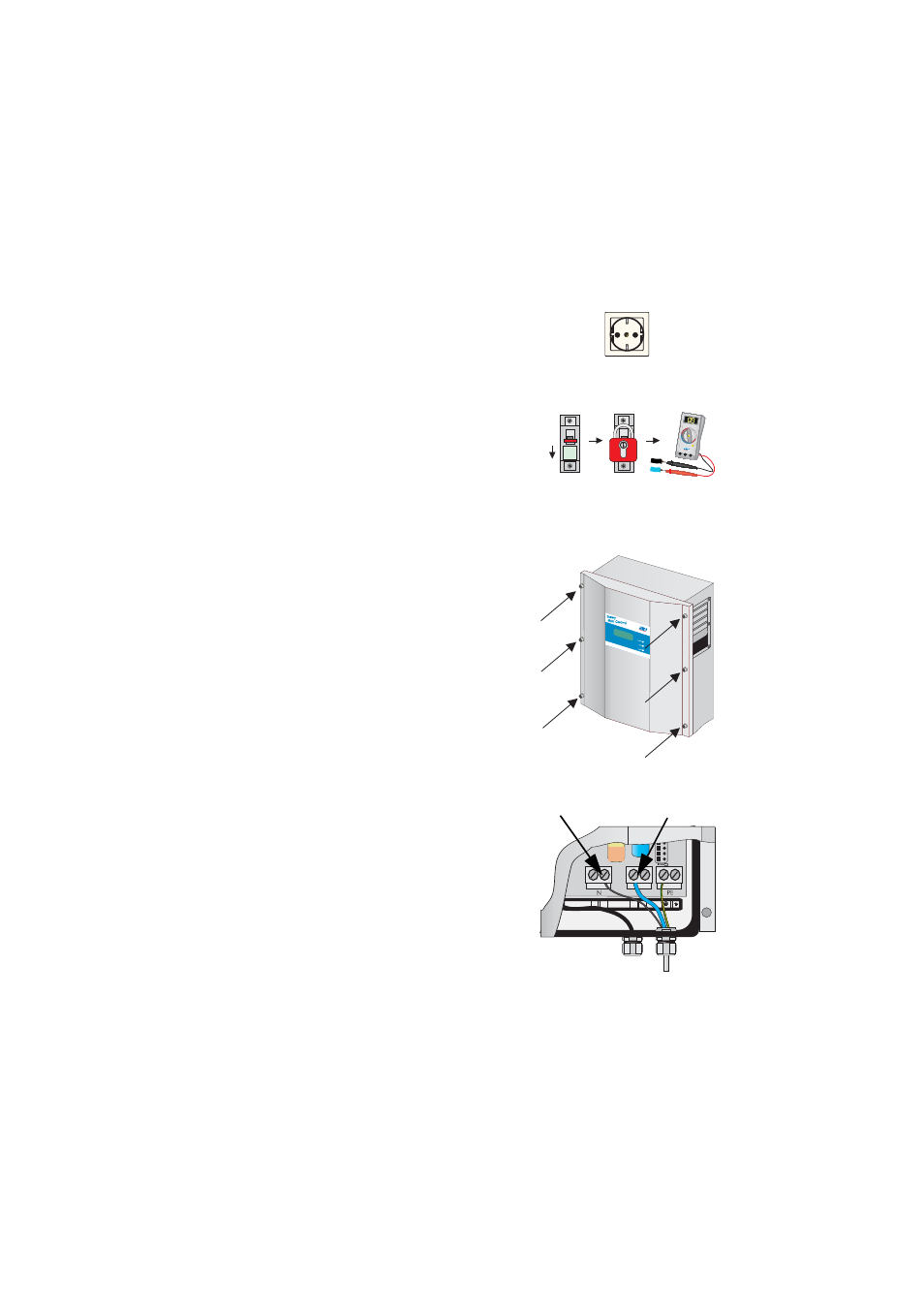

Conexión de la salida de CA
Para conectar la salida de CA, siga estas instrucciones:
1. Compruebe la tensión de red. Si la tensión es
superior a 260 V, la funcionalidad del Sunny
Mini Central 5000/6000 está limitada. Su
empresa eléctrica debería poder remediar esta
situación.
¡máx. 260 V!
¡La tensión máxima de la corriente
inyectada es de 260V!
2. Desconecte el equipo de la red (desconecte el
interruptor de protección vatimétrica), asegúrelo
contra una reconexión y verifique que no haya
tensión.
¡Es absolutamente necesario verificar
que no haya tensión en la salida de CA
antes de abrir el Sunny Mini Central!
3. Desatornille la tapa de la caja del Sunny Mini
Central 5000/6000 y retírela.
¡No olvide desconectar la toma a tierra
PE (verde-amarillo) de la tapa!
4. Conecte el cable de red tal como se indica en la
ilustración. Utilice para ello la boquilla de paso
incluida en el paquete. No invierta la conexión
de "L" y "N".
Conexión de "L" y "N"
1. 2. 3.
Apa-
gado
Betrieb Operatio n Erdschlu ss Earth Fa ult
Photovo ltaik-W echselric hter Photovo ltaic in verter
Störung Failure
N L1 230 Vac:
L N
