String fotovoltaico (CC) Conexión

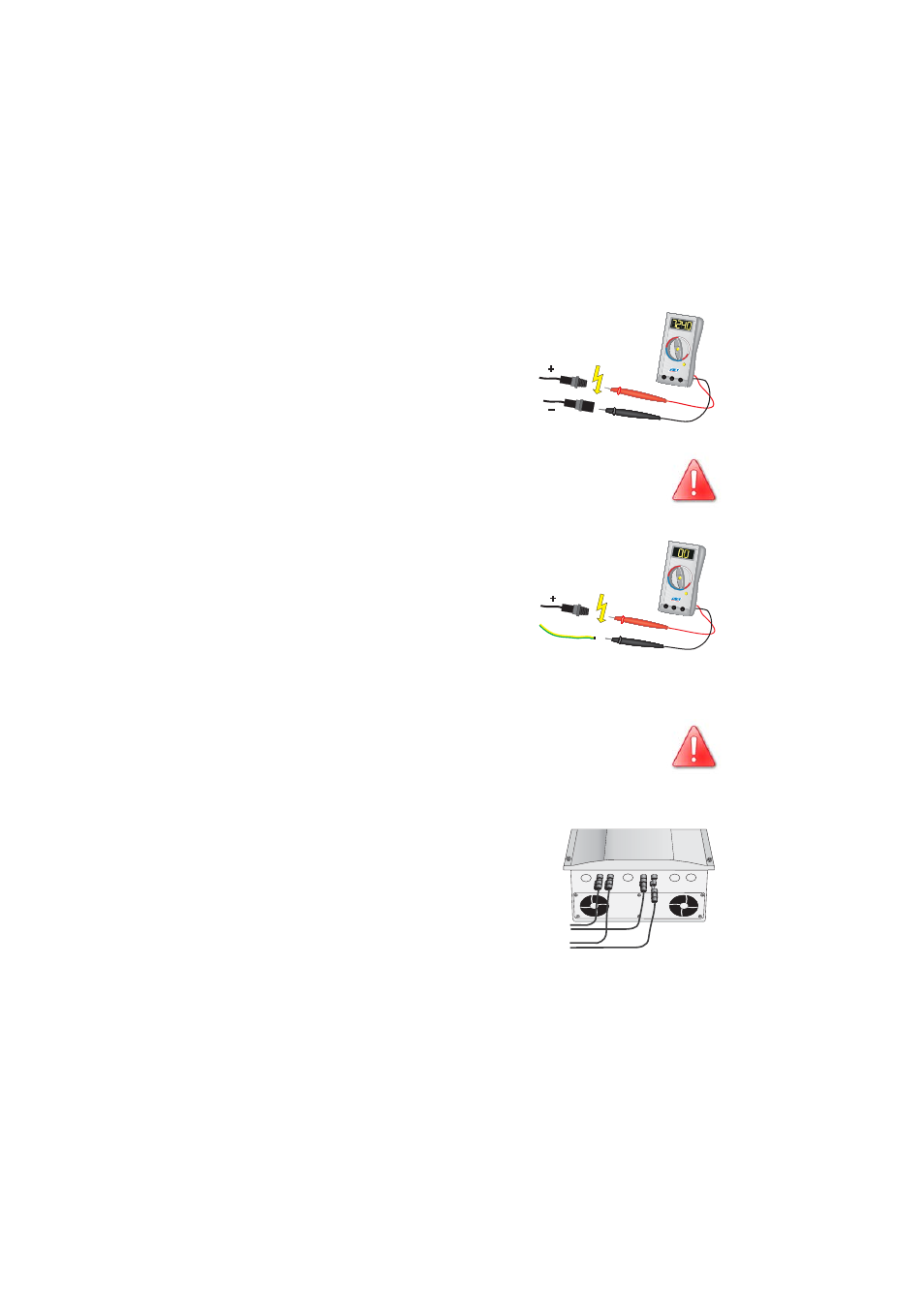

Para conectar la entrada de CC, siga estas instrucciones:
1. Compruebe la correcta polaridad de los
conectores fotovoltaicos del generador y que no
exceda la tensión de los Strings máxima de
600 V (CC). Vea también el capítulo 4.2
"Requisitos para el generador fotovoltaico"
(Página 13).
¡Atención! ¡Puede haber peligrosas tensiones de CC en los
conectores!
2. Mida las tensiones continuas entre los conectores
de CC de un String y el potencial de tierra
respectivo.
3. Si los valores obtenidos son constantes y la suma
equivale aproximadamente a la tensión en vacío
del String, en este String se ha producido un
contacto a tierra, cuya localización aproximada
puede determinarse mediante la relación de
ambas tensiones.
¡Elimine el contacto a tierra en el generador fotovoltaico antes
de conectar los Strings afectados al Sunny Mini Central 5000/
6000!
4. Repita los pasos 2 y 3 para cada String.
5. Conecte los Strings intactos del generador
fotovoltaico.
PE
String A
String B
+ + - -
