SMA Technologie AG Requisitos para la instalación
Manual de instalación SMC50_60-11:SS2006 Página 17
Impedancia de la red
Una elevada impedancia de red puede causar altas tensiones de corriente alterna
en el punto de conexión del Sunny Mini Central 5000/6000. La tensión de salida
(Uac) del Sunny Mini Central 5000/6000 está limitada a 260 V, conforme a E DIN
VDE 0126 4/99. Cuando el Sunny Mini Central 5000/6000 registra una tensión
superior a la tolerada se desconecta inmediatamente y emite un aviso de error de
red.

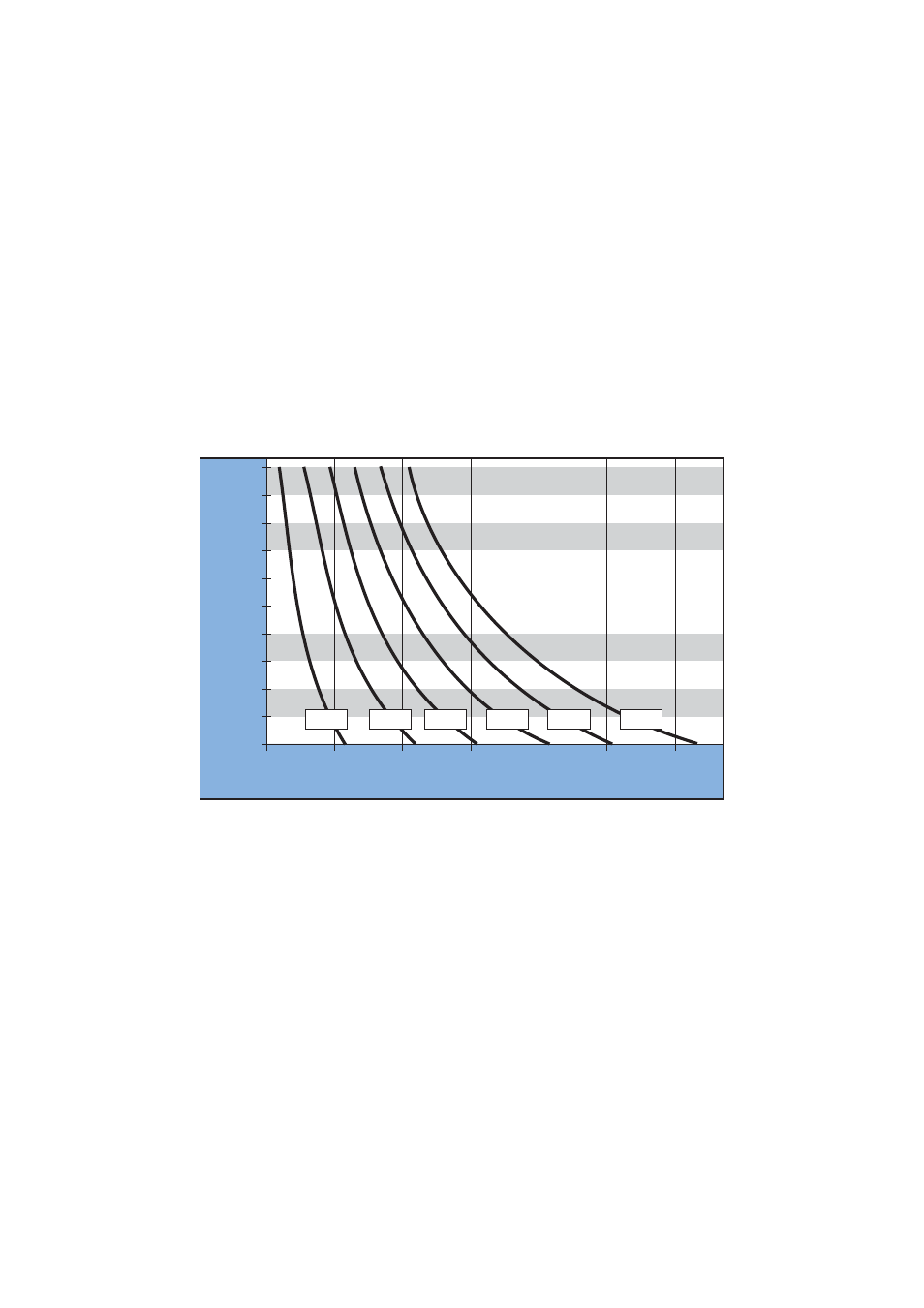

El siguiente gráfico muestra los niveles de potencia que pueden ser inyectada a red
por cada fase, sin que el equipo se desconecte por una tensión de CA demasiado
elevada.
Para poder hacer una estimación, primero necesitará los siguientes datos:
• Tensión de red sin inyección
• Impedancia de red en el punto de conexión del Sunny Mini Central 5000/6000
El gráfico muestra las curvas relativas a la tensión de corriente alterna sin inyección.
Dependiendo de la impedancia de red (eje Y) a cada curva corresponde un valor
máximo de potencia inyectada por fase (eje X).
Impedencia de la Red [Ohmios]
Potencia [kW] por Fase
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
250 V 240 V 230 V 220 V 210 V 200 V
