Manual de instalación y arranque rápido VS-616G5 11

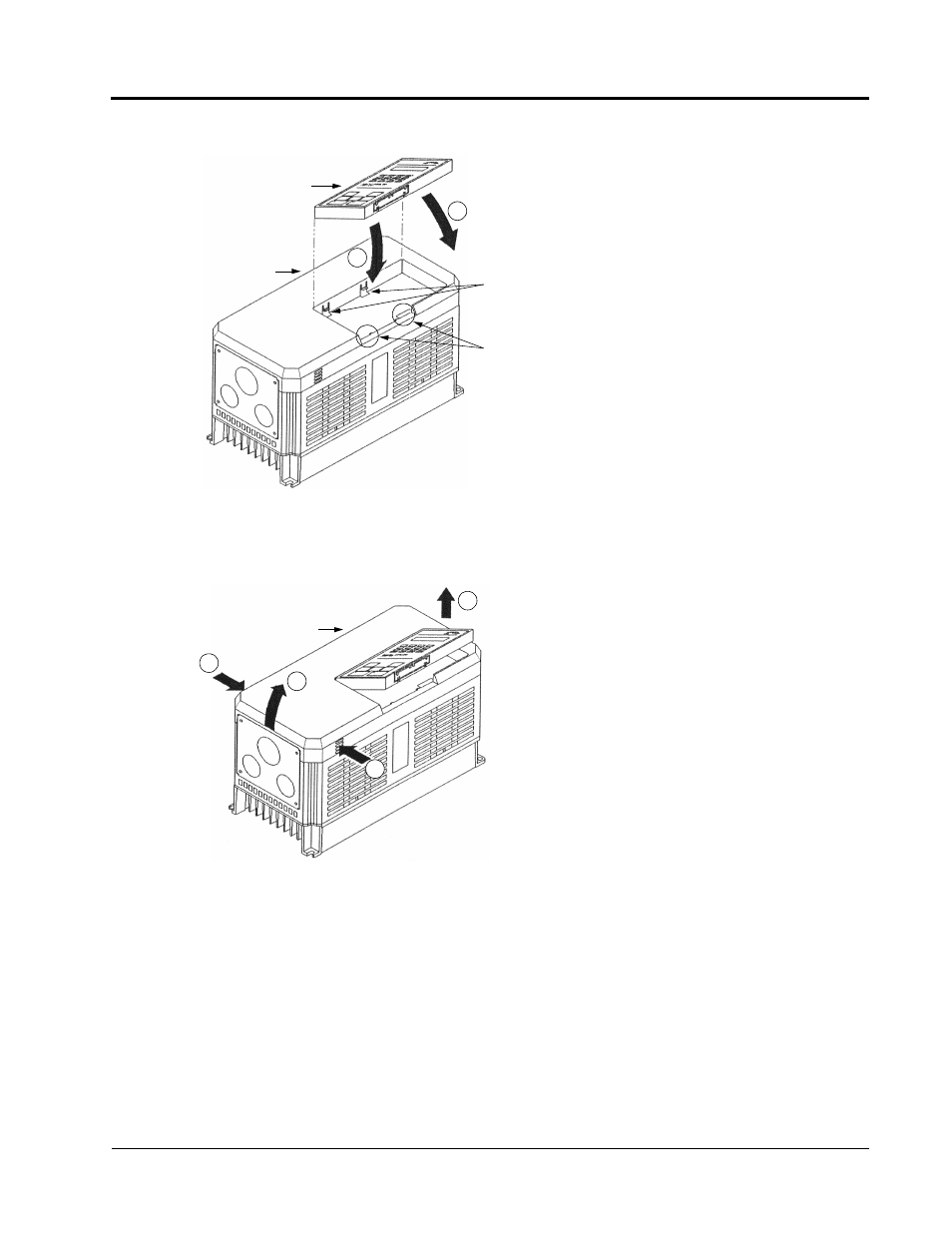

Desmontaje y reemplazo de la cubierta frontal
Mordazas B
Mordazas A
Cubierta frontal
Operador digital
2
1
Figura 5 Reemplazo del operador digital
Para volver a colocar el operador
digital, enganche el operador en
las mordazas A en el sentido que
indica la flecha 1, luego en las
mordazas B en el sentido que
indica la flecha 2 y bloquee
finalmente el operador digital en
posición.
Figura 6 Desmontaje y reemplazo de la cubierta frontal
1
2
3
Cubierta frontal
2
Para desmontar la cubierta frontal,
retire primero el operador digital
(consulte la sección previa).
Oprima luego la cubierta en
ambos lados en el sentido que
indican las flechas 2 y levántela en
el sentido que indica la flecha 3.
Capítulo 1 - Recepción e instalación
Montaje
