Manual de instalación y arranque rápido VS-616G5
13
Chasis de tipo cerrado (NEMA 1, IP20)
Voltaje
Modelo
(CIMR-G5)
Dimensiones del chasis abierto en mm (pulgadas)
Masa
kg (libras)
Anch
(W)
Alt
(H)
Prof
(D)
Anch 1
(W1)
Alt 1
(H1)
Alt 2
(H2)
230 V
20P4
5,51 (140)
11,02 (280)
6,30 (160)
4,96 (126)
10,47 (266)
0,28 (7)
3 (6,5)
20P7
21P5
22P2
5,51 (140)
11,02 (280)
7,09 (180)
4,96 (126)
10,47 (266)
0,28 (7)
4,5 (10)
23P7
25P5
7,87 (200)
11,81 (300)
8,07 (205)
7,32 (186)
11,22 (285)
0,31 (8)
5,5 (12)
27P5
6 (13)
2011
9,84 (250)
14,96 (380)
8,86 (225)
9,29 (236)
14,37 (365)
0,30 (7,5)
11 (24)
2015
15,75 (400)
1,08 (27,5)
2018
12,99 (330)
24,02 (610)
11,22 (285)
10,83 (275)
17,13 (435)
3,44 (87,5)
32 (71)
2022
26,57 (675)
6,00 (152,5)
2030
16,93 (430)
38,78 (985)
13,78 (350)
12,60 (320)
25,59 (650)
8,37 (212,5)
67 (148)
2037
68 (150)
2045
18,90 (480)
43,70 (1110)
13,78 (350)
14,57 (370)
30,51 (775)
8,37 (212,5)
87 (192)
2055
2075
22,83 (580)
50,79 (1290)
15,75 (400)
17,52 (445)
35,24 (895)
10,63 (270)
145 (320)
460 V
40P4
5,51 (140)
11,02 (280)
6,30 (160)
4,96 (126)
10,47 (266)
0,28 (7)
3 (6,5)
40P7
41P5
4 (8,8)
42P2
5,51 (140)
11,02 (280)
7,09 (180)
4,96 (126)
10,47 (266)
0,28 (7)
4,5 (10)
43P7
44P0
45P5
7,87 (200)
11,81 (300)
8,07 (205)
7,32 (186)
11,22 (285)
0,31 (8)
6 (13)
47P5
4011
9,84 (250)
14,96 (380)
8,86 (225)
9,29 (236)
14,37 (365)
0,30 (7,5)
11 (24)
4015
4018
12,99 (330)
24,02 (610)
11,22 (285)
10,83 (275)
17,13 (435)
3,44 (87,5)
31 (68)
4022
4030
12,99 (330)
30,91 (785)
11,22 (285)
10,83 (275)
24,02 (610)
3,44 (87,5)
48 (106)
4037
4045
33,46 (850)
6,00 (152,5)
4055
18,11 (460)
44,49 (1130)
13,78 (350)
13,78 (350)
31,30 (795)
8,37 (212,5)
85 (187)
4075
86 (190)
4110
22,83 (580)
50,79 (1290)
14,76 (375)
17,52 (445)
35,24 (895)
10,63 (270)
145 (320)
4160
15,75 (400)
155 (342)
Modelo
CIMR-G5U
W1
W2
W3
W4
W5
W6
4185, 4220
29,53
(750)
17,32
(440)
12,20
(310)
33,46
(850)
11,22
(285)
22,24
(565)
4300
29,53
(750)
17,32
(440)
12,20
(310)
34,37
(873)
11,73
(298)
22,64
(575)
Vista frontal
Vista lateral

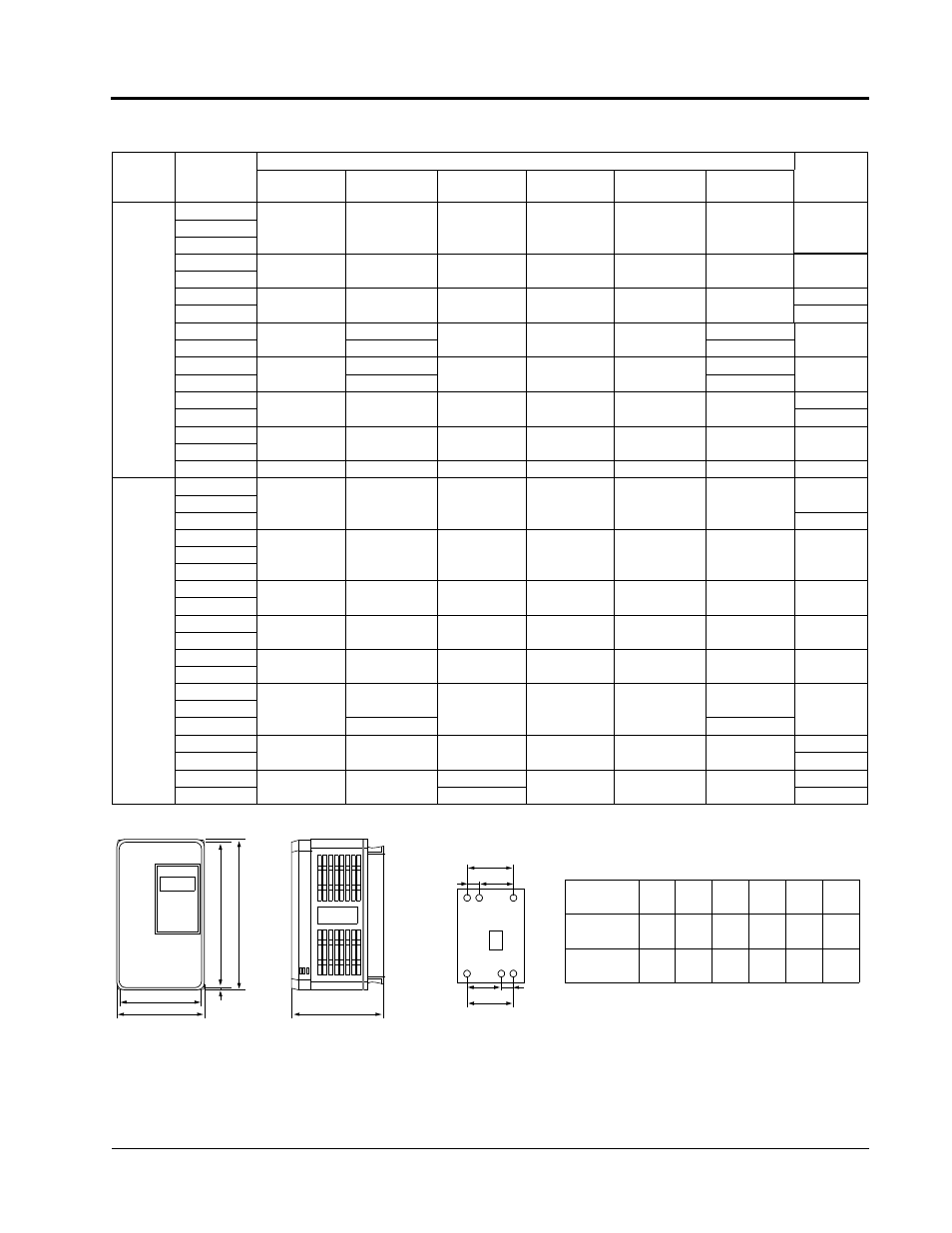

Figura 7 Diagrama dimensional del inversor VS-616G5
W1
W
H
1
H
H
2
D
W4
W5
W6
W1
W3
W2
Modelos G5U4185~4300
Capítulo 1 - Recepción e instalación
Montaje
