19
Para facilitar el funcionamiento por
control remoto de su BeoSystem 1 y
de todos los equipos conectados,
debe conectar el transmisor de
infrarrojos a BeoSystem 1.
El receptor de infrarrojos es del tipo
‘ocular’, pudiendo recibir las señales
desde su terminal a distancia Beo4 y
enviarlas al BeoSystem 1. A
continuación, BeoSystem 1 envía las
señales de control apropiadas a su
pantalla, proyector u otro equipo
conectado.
Conexión del receptor de infrarrojos
Cuando instale el receptor de infrarrojos en
una configuración con pantalla de plasma,
asegúrese de colocar el receptor en la misma
pared que la pantalla. ¡Si el receptor de
infrarrojos está ubicado incorrectamente, la
luz emitida por la pantalla puede impedir el
funcionamiento por control remoto del
BeoSystem 1!

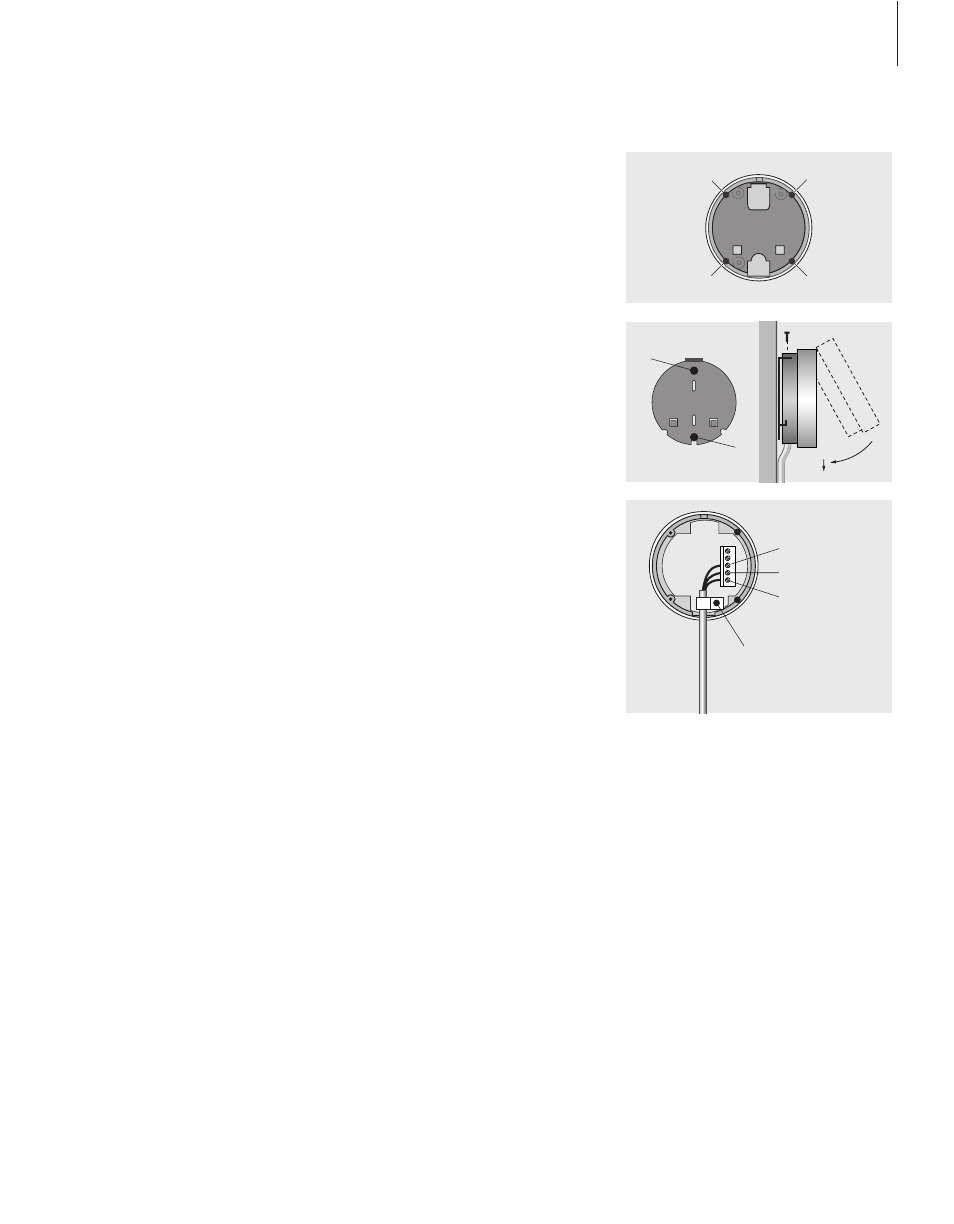

Para conectar el receptor de infrarrojos…
> Desmonte la tapa posterior del receptor de
infrarrojos (desenrosque los dos tornillos (C),
afloje los dos tornillos (D) y retire la tapa).
> Corte el cable incluido a la longitud precisa y
pélelo.
> Introduzca el extremo del cable a través de la
abrazadera (E) y conecte los hilos en los
terminales internos del receptor en el orden
indicado. Apriete la abrazadera.
> Monte la tapa posterior y fije el receptor de
infrarrojos en la pared como se describe a
continuación.
> Conecte el cable en el conector IR RECEIVER del
panel de conexión superior de BeoSystem 1.
Para fijar el receptor de infrarrojos en la
pared…
> Utilizando el soporte de pared como una
plantilla, marque y taladre dos agujeros en la
pared.
> Fije el soporte en la pared mediante los dos
tacos y tornillos suministrados (A).
> Cuando haya instalado el cable del receptor
(como se ha descrito anteriormente), ajuste el
receptor en el soporte de pared y asegúrelo con
el tornillo (B).
> Fije el cable a la pared y llévelo hacia el
BeoSystem 1.
C
C
D
D
B
A
A
E
Verde
Amarillo
Marrón
