20
Las señales de las fuentes y equipos
externos que desea conectar a
BeoSystem 1 se deben conectar en el
panel apropiado. Existen tres paneles
independientes:
– Un panel de conexión directa para
la conexión de unos auriculares o
una cámara de vídeo;
– Un panel superior con conexiones
para la antena RF o entrada de
señal de cable A y B, conexión
Master Link, receptor de
infrarrojos adicional, entrada de
televisión digital y conexión de
una pantalla de plasma o
proyector;
– Un panel de conexión posterior en
BeoSystem 1 para la conexión de
equipos adicionales. Hay tres
conectores para fuentes de vídeo
adicionales, como un reproductor
de vídeo, reproductor de DVD,
receptor de satélite o receptor
digital. Otro grupo de conectores
del panel de conexión posterior
está previsto para la conexión de
los altavoces de un sistema de
sonido envolvente (surround). Por
último, el panel de conexión
posterior incluye un conector
especial destinado para
grabaciones y conexiones de un
transmisor de infrarrojos de baja
potencia (para un proyector de
pantalla gigante y un receptor de
cable RF)*.
Si desea más información sobre
cómo conectar las señales de vídeo,
consulte las páginas 20 y 21.

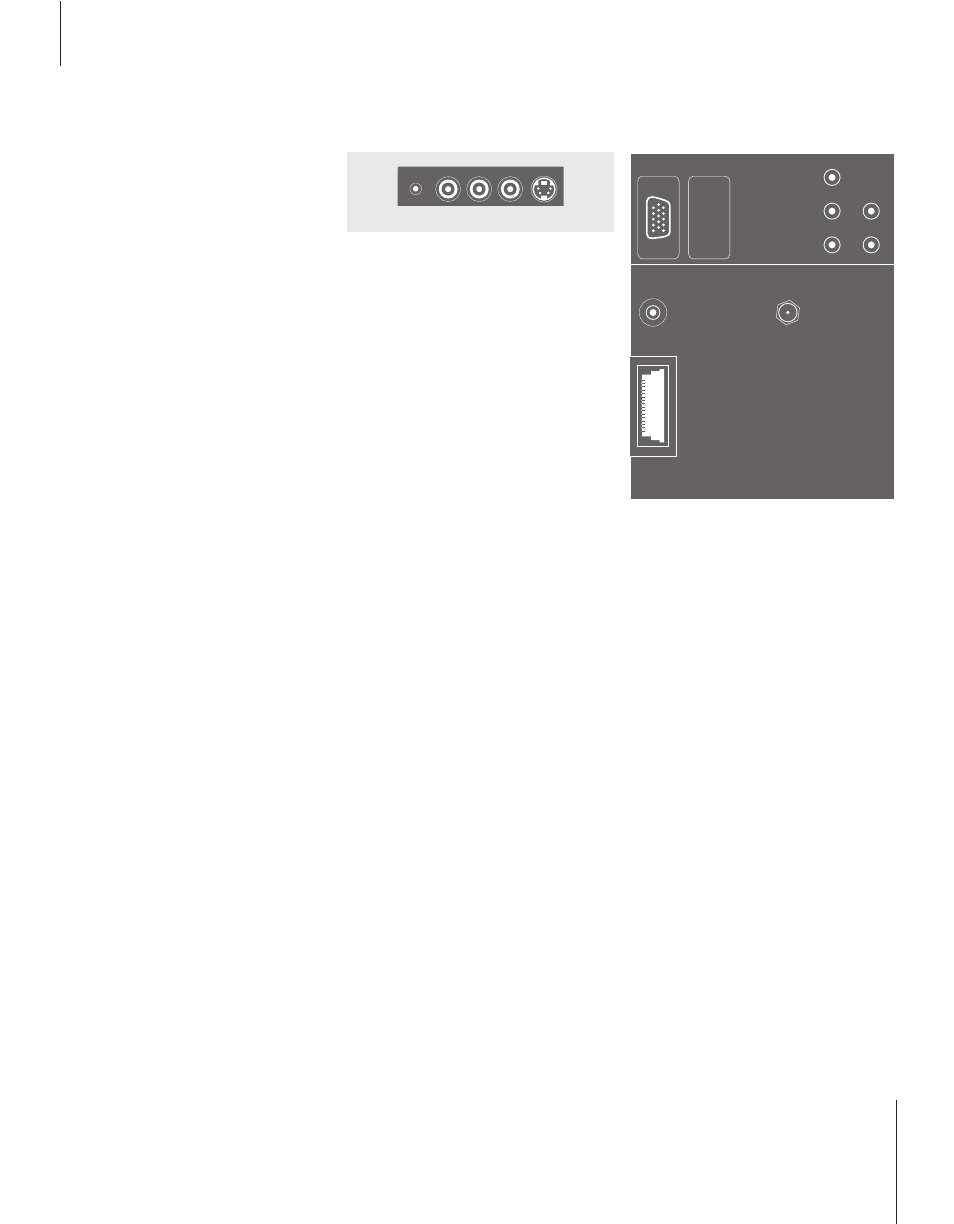

Paneles de conexión de BeoSystem 1
DTV IN
Para la conexión de señales de componentes, por
ejemplo un receptor digital de alta definición; se
dispone de cinco conectores: Y/G, Pr/R, Pb/B,
H y V.
• Las fuentes con una interfaz tipo RGB se tienen
que conectar en los 5 conectores.
• Para las interfaces tipo Y, Pr y Pb, utilice los
conectores Y/G, Pr/R y Pb/B – no se debe
efectuar ninguna conexión en los conectores H
y V.
• Si se utilizan los conectores DTV IN, cerciórese
de que las salidas de sonido analógico
(DERECHO e IZQUIERDO) y la salida de sonido
digital (COAX u OPTICAL) del receptor digital en
cuestión estén conectadas en los conectores
adecuados de la zona STB del panel de
conexión inferior. Además, cerciórese de que el
conector CTRL de la zona STB se utilice para
conectar el transmisor de infrarrojos que
controla el receptor digital, si el receptor está
incluido en la Lista de productos adjunta.
PHONES L R VIDEO S-VHS
PROJ. OUT
IR RECEIVER
MASTER LINK
RF IN A
Y/G DTV IN
Pr/R H
Pb/B V
Panel de conexión directa
El panel de conexión directa dispone de los
siguientes conectores:
PHONES
Para la conexión de auriculares.
L R
Para la conexión de audio/sonido (Izquierda y
Derecha, respectivamente).
VIDEO
Para la señal de vídeo/imagen.
S-VHS
Para la conexión de cámaras de vídeo S-VHS o
Hi-8 solamente.
Panel de conexión superior
El panel de conexión superior dispone de los
siguientes conectores y zonas:
RF IN A
Para la conexión de una señal de RF, entrada A.
MASTER LINK
Para la conexión de un sistema de sonido
Bang & Olufsen o distribución BeoLink.
IR RECEIVER
Receptor de infrarrojos BeoLink que habilita el
funcionamiento por control remoto de
BeoSystem 1.
PROJ. OUT
Para la conexión de una pantalla de plasma o un
proyector de pantalla gigante.
*NOTA El tipo de fuente que conecta tiene que
estar registrado en el menú EXTERNAL SOURCES.
Si desea más información, consulte la sección
Registro de equipos conectados a BeoSystem 1.
