22

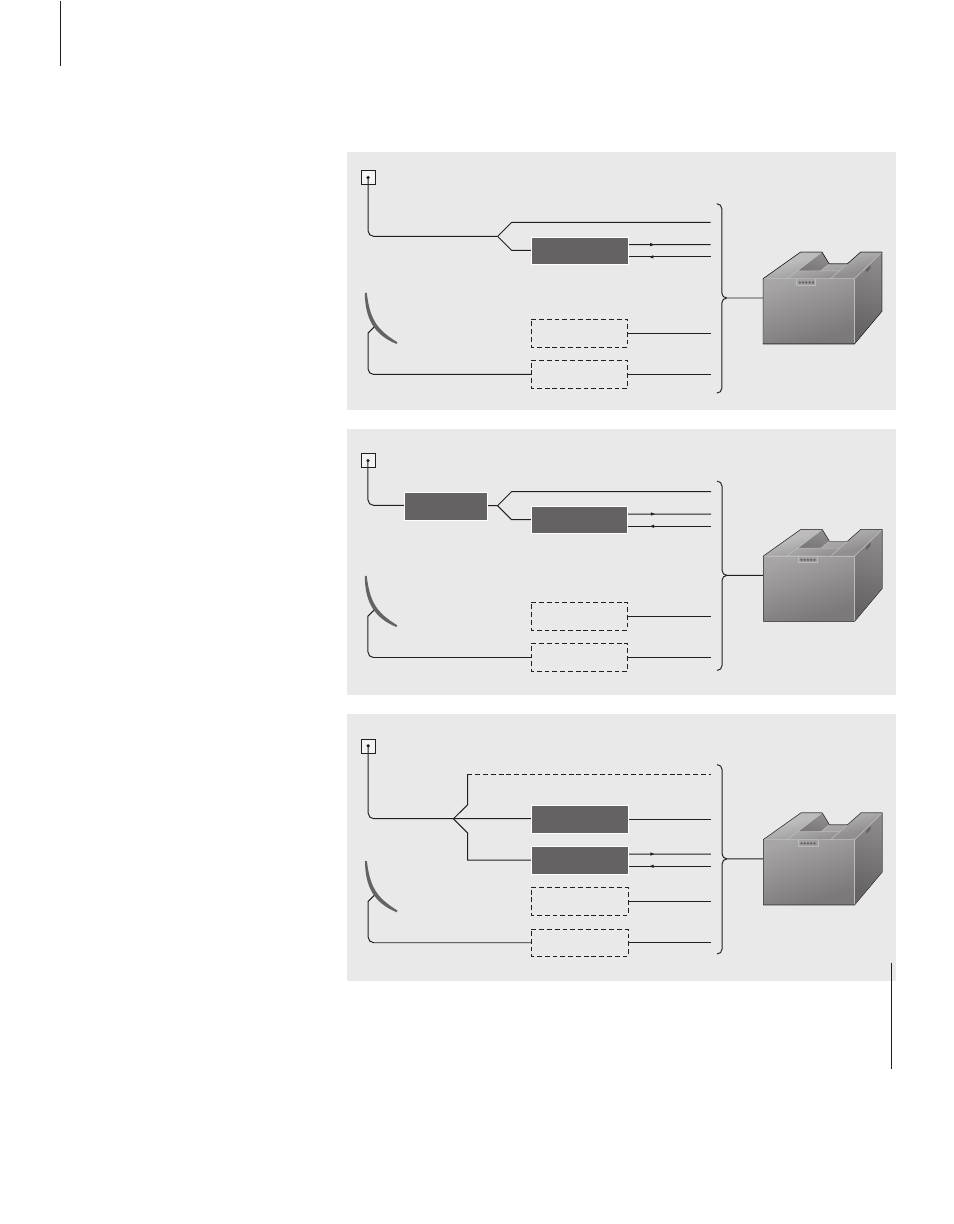

Los diagramas siguientes muestran
cómo conectar sus fuentes de
señales de vídeo: cable, antena RF y
Satélite. La conexión de equipos
adicionales, como un reproductor de
vídeo (VCR), reproductor de DVD
etc., también se indica en los
diagramas.
Los diagramas muestran 4 ejemplos
de configuración diferentes, e
identifican las diversas conexiones y
los conectores de BeoSystem 1
precisos para realizar las diversas
conexiones.
Solamente se ilustran los cables y las
fuentes de señal. No se incluyen
instrucciones detalladas de las
conexiones reales.
Si desea información sobre cómo
conectar los transmisores de
infrarrojos de baja potencia, consulte
la página siguiente. Si desea
información sobre dónde conectar
equipos adicionales a BeoSystem 1,
consulte la sección Paneles de
conexión de BeoSystem 1.
Conexión de las señales de vídeo
RF IN A
RF A
V TAPE
DVD
SAT
REC OUT
SAT
DVD
VCR
Cable
network
Satellite
dish
RF IN A
RF A
V TAPE
DVD
SAT
REC OUT
SAT
DVD
VCR
Cable
network
Satellite
dish
RF CABLE BOX
Cable
network
1 RF IN A
RF A
V TAPE
DVD
STB
SAT
REC OUT
SAT
DIGITAL CABLE BOX
DVD
VCR
Satellite
dish
1 Si divide la señal de la red de cable y realiza una
segunda conexión en el conector RF IN A del
panel superior del BeoSystem 1, obtendrá una
calidad de imagen mejorada de sus señales no
codificadas.
