CVM-NRG96
M9817250120-01-05A
4

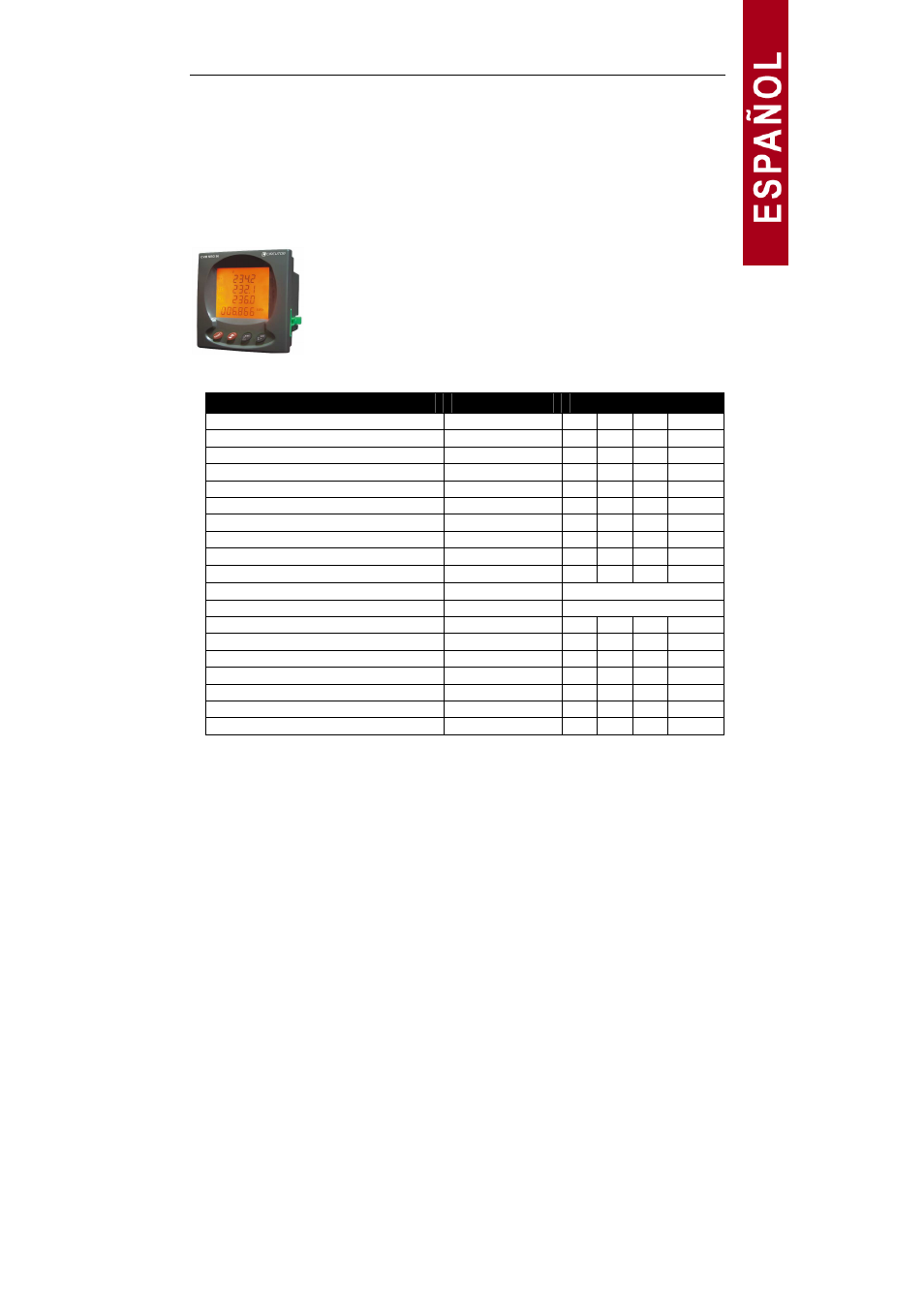

Características Generales
El analizador de panel CVM-NRG 96 es un es un instrumento de medida
programable; ofrece una serie de posibilidades de empleo, las cuales pueden
seleccionarse mediante menús de configuración en el propio instrumento. Antes de
poner en marcha el analizador lea detenidamente los apartados de: alimentación,
conexionado y programación, y elija la forma de operación más conveniente para
obtener los datos deseados.
El CVM NRG 96 mide, calcula y visualiza los principales
parámetros eléctricos de redes industriales trifásicas equilibradas
o desequilibradas.
La medida se realiza en verdadero valor eficaz, mediante tres
entradas de tensión alterna y tres entradas de corriente, para la
medida de los secudarios 5 A, procedentes de los toroidales de
medida exteriores.
Mediante su procesador, la central de medida permite analizar simultáneamente:
MAGNITUD
UNIDAD
L1
L2
L3
III
Tensión Simple
V
•
•
•
Tensión Compuesta
V
•
•
•
Corriente
A
•
•
•
••
Frecuencia
Hz
•
Potencia Activa
kW
•
•
•
•
Potencia Reactiva L
kvarL
•
•
•
•
Potencia Reactiva C
kvarC
•
•
•
•
Potencia Aparente
kVA
•
Factor de Potencia
PF
•
•
•
Cos
ϕ
Cos
ϕ
•
Máxima Demanda
Pd
•
Corriente de Neutro
I
N
•
THD de Tensión
% THD – V
•
•
•
THD de Corriente,
% THD – A
•
•
•
kWh (consumo y generación)
W·h
•
kvarh.L (consumo y generación)
W·h
•
kvarh.C (consumo y generación)
W·h
•
kVAh (consumo y generación)
W·h
•
Descomposición armónica (V y A) *
%
•
•
•
15th
( • )
Disponible por display y comunicaciones.
( •• )
Disponible sólo por comunicaciones.
( * )
Descomposición armónica en modelo HAR.
