CVM-NRG96
M9817250120-01-05A
8

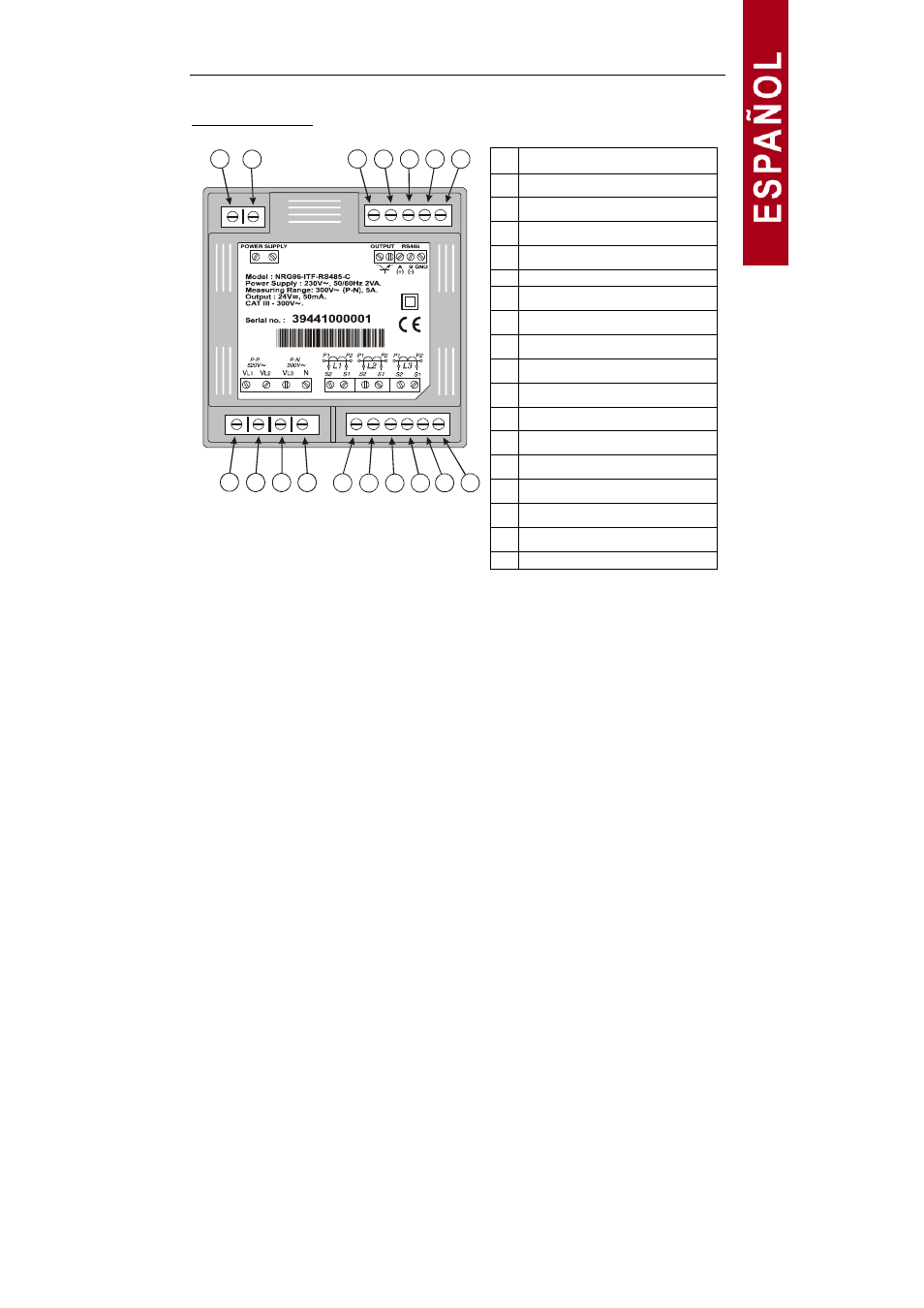

Relación de bornes
Nº Descripción bornes
1
Entrada tensión alimentación
2
Entrada tensión alimentación
3
Salida transistor RL1
4
Salida transistor RL2
5 RS-485 ( + )
6
RS-485 ( - )
7
RS-485 ( GND )
8
Medida VL1
9
Medida VL2
10
Medida VL3
11
Medida Neutro
12
Entrada corriente AL1 - S2
13
Entrada corriente AL1 - S1
14
Entrada corriente AL2 - S2
15
Entrada corriente AL2 - S1
16
Entrada corriente AL3 - S2
17 Entrada corriente AL3 - S1
1 3
8 12
2 5
10 14 16
7 4
9 13
6
11 15 17
Nota: Internamente los bornes 13, 15 y 17 están unidos con el borne 6, Neutro
(en modelo no aislado).
Las entradas de corriente... / 5 A están aisladas en el modelo ITF.
