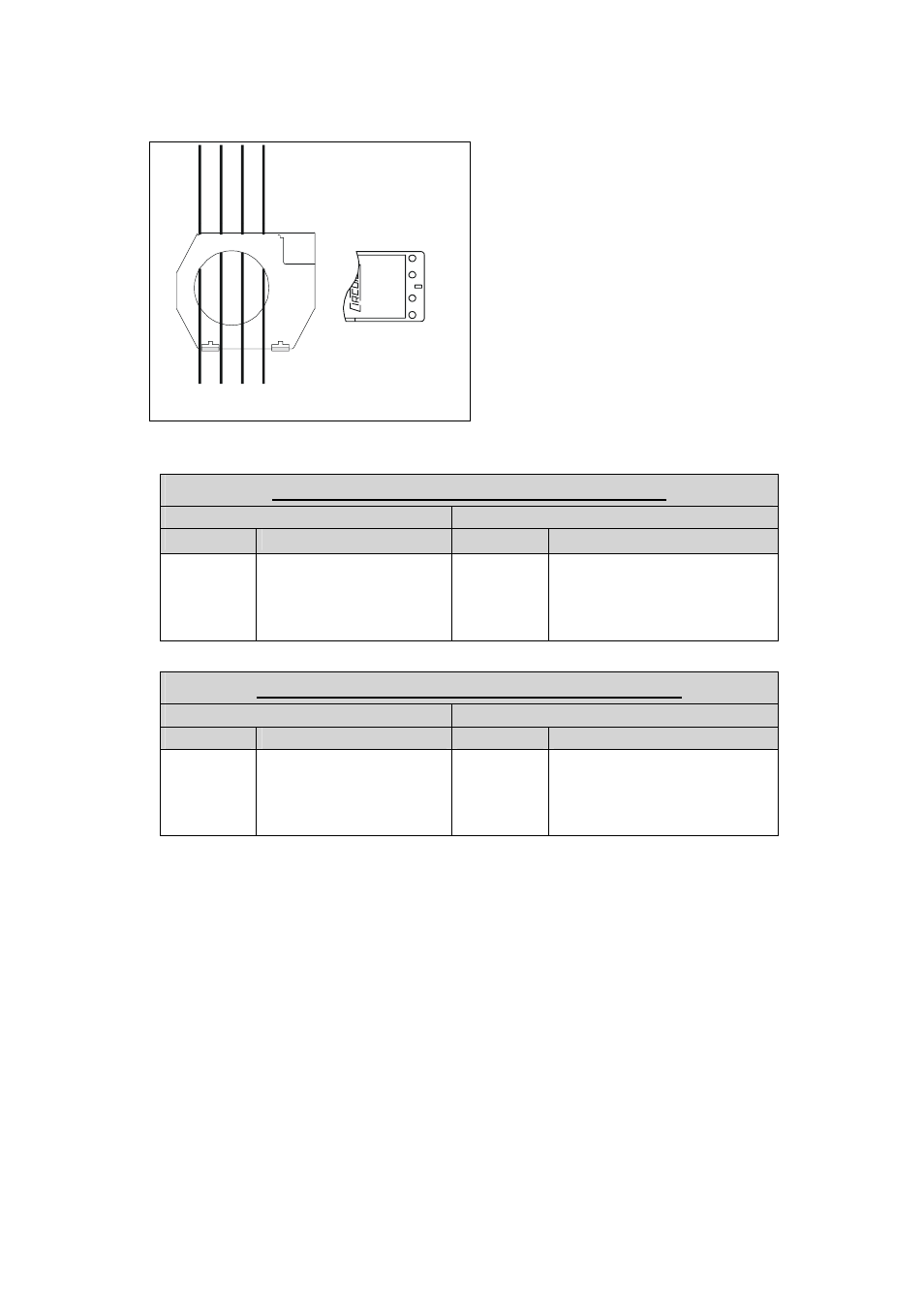

• Conexionado del transformador WG (Para medida de fugas).
Un mismo transformado
de la serie WG puede ser
utilizado para la medida de
corrientes de fugas de hasta 3 A
o 30 A dependiendo únicamente
del conexionado que se realice.
La entrada utilizada, debe
coincidir con la entrada seleccionada
en el apartado correspondiente del
Setup (6.5.2.-)
Dependiendo de la medida que se
pretenda ver en el CVM-144, se deberá
realizar el siguiente conexionado:
Medida de Fugas de hasta 3 A (30 mA ... 3 A)
Transformador WG Mod CVM 144 ... -Currents
Nº Borne Descripción Nº Borna Descripción
1S1
1S2
2S1
2S2 Bobinado medida S1
Bobinado medida S2
No utilizado
No utilizado
13
15 Medida corriente fuga S1
Medida corriente fuga S2
(3 A)
Medida de Fugas de hasta 30 A (300 mA ... 30 A)
Transformador WG Mod CVM 144 ... -Currents
Nº Borne Descripción Nº Borna Descripción
1S1
1S2
2S1
2S2 Bobinado medida S1
Bobinado medida S2
No utilizado
No utilizado
13
14 Medida corriente fuga S1
Medida corriente fuga S2
(30 A)
2S2
2S1
1S2
1S1
