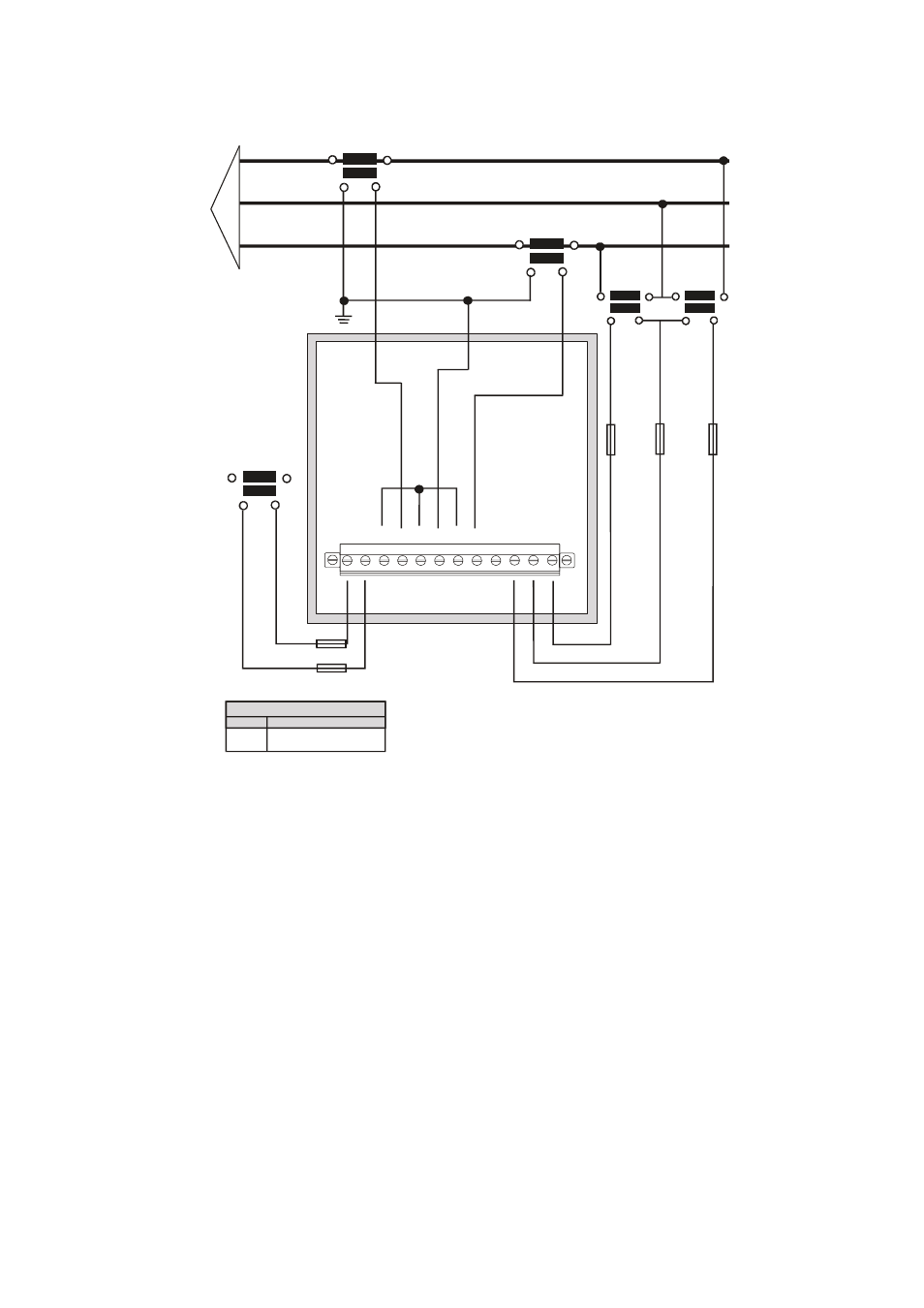

d.- Red trifásica - 3 hilos (2 Transformadores de tensión y 2 de corriente):
S1
P1
S2
P2
L1
L2
L3
S1
P1
S2
P2
VL3
VL2
VL1
1 2 3 4 5 6 7 8 9 10 11 12
b
B
a
A
b
B
a
A
b
B
a
A
ALIMENTACIÓN C.A.
Alimentación (Modelo SDC)
Borna Descripción
+ V c.c.
- V c.c.
1
2
¡ NOTA IMPORTANTE ! Si aparece valor " -0.01 " en algunas de las fases de
potencia y mide tensión e intensidad en dicha fase revisar los siguientes puntos:
- Comprobar si cada fase de corriente está correcta respecto la tensión.
- ¿Polaridad correcta? . Si no, girar el transformador de intensidad de dicha fase.
