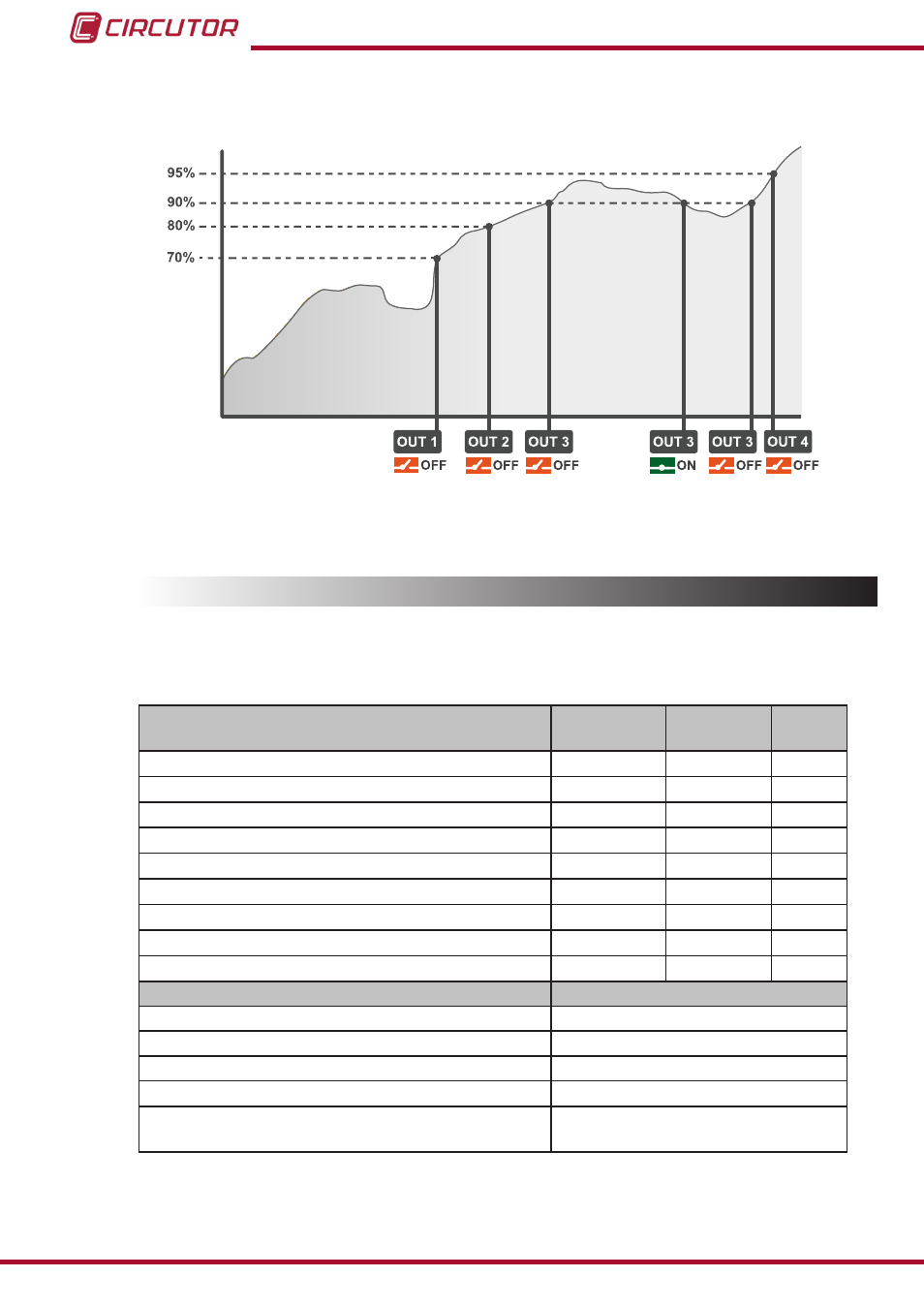

En la gráfica de la Figura 6 podemos visualizar la respuesta del equipo:
Figura 6: Gráfica con la respuesta del MDC-4
4.2.- PARÁMETROS
El equipo visualiza los parámetros eléctricos que se muestran en la Tabla 3 .
Tabla 3: Parámetros de medida del MDC-4�
Parámetro de medida Unidades Fases
L1-L2-L3
Total
III
Tensión fase-neutro V 
Tensión fase-fase V 
Corriente A  
Potencia Activa W  
Potencia Reactiva var  
Potencia Aparente VA 
Cos φ φ  
Energía Activa kWh 
Fecha y Hora actual -
Parámetros de Máxima demanda Unidades
Potencia contratada W / VA / mA
Máxima Demanda instantánea W / VA / mA
Estado de los relés de salida -
Valor máximo de la máxima demanda W / VA/ mA
El % de tiempo que ha estado cada relé de salida
desconectado
%
